Bague de contact à passage intégral pour une transmission rotative fiable de puissance et de signaux

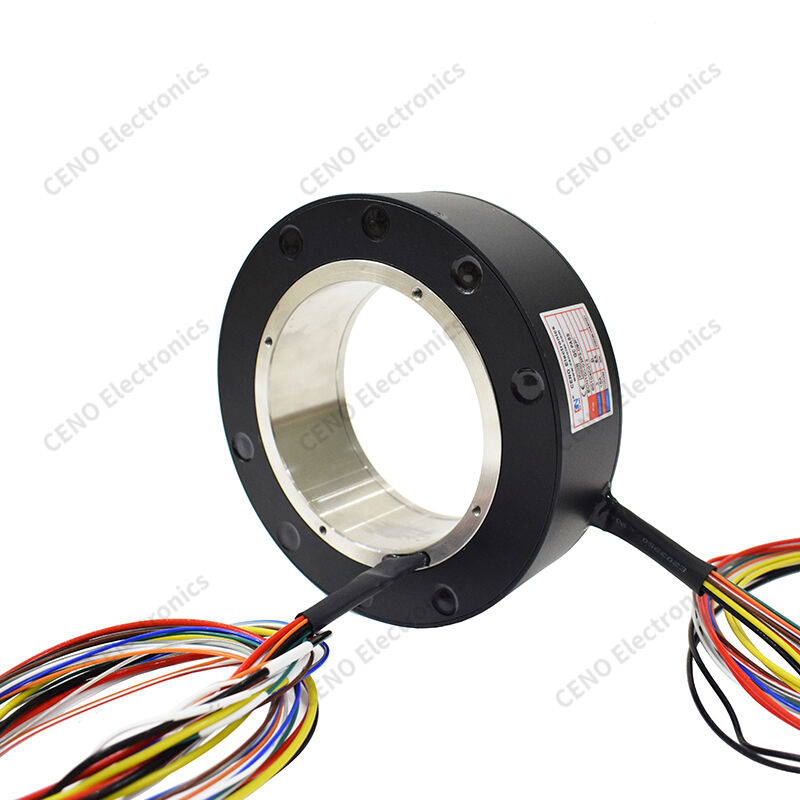

L'ECN100-03P3-09P1 est une bague de contact à arbre creux CENO avec un boîtier en alliage d'aluminium pour la transmission rotative de puissance et de signaux industriels. Conçue avec un grand trou central, elle permet le passage de câbles, de tubes pneumatiques et de câbles à travers le centre, économisant ainsi de l'espace d'installation pour les équipements rotatifs. Adoptant une structure de contact en métaux précieux, elle réalise une rotation infinie à 360° sans enchevêtrement de fils, conduisant de manière stable la puissance et les signaux de capteurs faibles. Équipée de fils séparés codés par couleur aux extrémités du rotor et du stator pour un câblage facile, avec des gaines de câble résistantes à l'usure pour éviter la rupture des fils. Elle est certifiée CE et largement utilisée dans les machines rotatives automatisées avec des exigences strictes de rotation continue.
Caractéristiques
- Grand passage intégral
- Boîtier en alliage
- Contact en métaux précieux
- Fils codés par couleur
- Signal stable
- Longue durée de vie
Applications
- Tables de travail rotatives
- PTZ de surveillance
- Engins de chantier
- Articulations de robot
- Tables tournantes radar
- Dispositifs rotatifs médicaux
Optionnel
- Nombre de canaux personnalisé
- Courant différent
- Vitesse de rotation plus élevée
- Boîtier étanche IP
- Intégration de signal
- Longueur de câble personnalisée
Spécification
|
ECN100-03P3-09P1
|
Spécification
|
|
Classe de protection
|
IP54
|
|
Humidité de fonctionnement
|
<90%
|
|
Température de fonctionnement
|
-40°C ~ +80°C
|
|
Spécifications des fils
|
Fil Teflon® étamé AWG14# (UL) ; Fil Teflon® étamé AWG16# (UL) ; Fil Teflon® étamé AWG22# (UL)
|
|
Tension de fonctionnement
|
380 VAC
|
|
Circuit/Courant
|
3 circuits × 15 A ; 9 circuits × 5 A
|
|
Tension de tenue diélectrique
|
≥1000 VAC @ 50 Hz entre deux circuits quelconques
|
|
Résistance d'isolement
|
500 MΩ @ 500 VDC
|
|
Fluctuation de la résistance de contact
|
≤70 mΩ (mesurée à 50 tr/min)
|
|
Longueur du fil de connexion : Rotor
|
800 mm ; Stator : 800 mm
|
|
Vitesse de fonctionnement
|
0–50 tr/min
|
|
Méthode de montage
|
Extrémité du rotor fixée à la broche fournie par le client via des vis
|
|
Matériau de contact
|
Métal précieux
|
|
Matériau du boîtier
|
Alliage d'aluminium, sablé et anodisé noir
|
|
Diamètre du passage intégral
|
100 mm
|
Dessin d'ensemble
Notre service
1. Répondre à la demande en 24 heures.
2. Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande dans les plus brefs délais.
3. Répondre à votre question en détail.
4. Résoudre le problème avec vous lors de l'utilisation de nos produits.
5. Des échantillons vous seront proposés pour notre future coopération.
FAQ
1. Que faisons-nous ?
Nous nous concentrons sur le développement, la conception et la fabrication de bagues de contact de haute qualité, et proposons diverses solutions pour les systèmes rotatifs.
2. Depuis combien de temps sommes-nous dans le métier ?
CENO a lancé son activité de bagues de contact en 2009. Des milliers de clients ont accepté nos produits ou services.
3. Qu'est-ce qu'une bague de contact ?
Une bague de contact est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure fixe à une structure rotative. Une bague de contact peut être utilisée dans tout système électromécanique qui nécessite une rotation tout en transmettant de la puissance ou des signaux. Elle peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils susceptibles de s'endommager pendant le mouvement des articulations.
4. Comment choisir une bague de contact ?
La sélection appropriée d'une solution de bague de contact nécessite des détails sur les paramètres de fonctionnement de votre application, y compris le nombre total de circuits, la tension et le courant par circuit, la vitesse de fonctionnement et le type de montage. Un bon point de départ pour votre recherche est nos bagues de contact standard. Si vous êtes convaincu qu'une solution personnalisée/modifiée est la plus probable ou si vous avez besoin d'aide pour votre sélection, contactez-nous pour commencer.
5. Proposez-vous des bagues de contact personnalisées ?
Oui, si vous êtes convaincu qu'une solution personnalisée/modifiée est la plus probable ou si vous avez besoin d'aide pour votre sélection, contactez-nous pour commencer. Nos ingénieurs proposeront une solution parfaite pour vos besoins.
