Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
  • Une grande bague de perçage transmet de l'énergie et des signaux
Une grande bague de perçage transmet de l'énergie et des signaux

Une grande bague de perçage transmet de l'énergie et des signaux

Lieu d'origine Chine
Nom de marque CENO
Certification CE,RoHS,UL,ISO9001
Numéro de modèle ECN090-03S
Détails du produit
Indice de protection:
IP51
Lieu d'origine:
＜60 % HR
Température de fonctionnement:
–20°C à +60°C
Spécification du fil:
Téflon® étamé AWG 22#, homologué UL
Tension de fonctionnement:
0–220 VCA/VCC
Nombre de circuits / courant:
3 circuits pour contrôle de température PT100
Rigidité diélectrique:
≥500 VCA à 50 Hz entre les circuits
Résistance d'isolation:
300 MΩ à 500 VCC (courant)
Fluctuation de résistance de contact:
≤30 mΩ (à 50 tr/min)
Longueur du fil:
Rotor : 300 mm ; Stator : 300 mm
Vitesse de fonctionnement:
0 à 300 tr/min
Méthode de montage:
Côté rotor fixé à l'arbre fourni par le client avec des vis
matériel de contact:
Métal précieux
Matériau du boîtier:
Alliage d'aluminium sablé et anodisé noir
Diamètre du trou traversant:
∅90 millimètres
Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Négociable
Détails d'emballage
Carton
Délai de livraison
Hors de l'étagère
Conditions de paiement
T / T, Paypal, Western Union, L / C
Capacité d'approvisionnement
10000pcs mois
Description du produit

Une grande bague de perçage transmet de l'énergie et des signaux

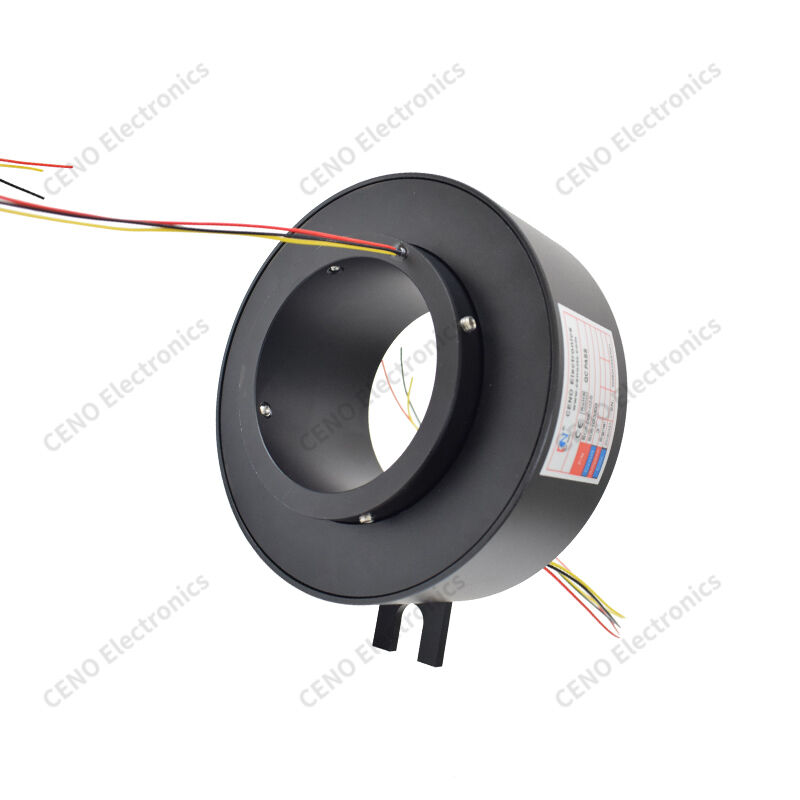

ECN090-03S est CENO Large Bore Through-Hole Slip Ring est un connecteur électrique rotatif qui fournit une alimentation et des signaux de commande stables pendant une rotation continue illimitée de 360 °.Il adopte un boîtier en aluminium anodisé noir intégré avec un grand creux central pour le passage coaxial des arbres d'entraînementÉquipés d'un support fixe en forme de U pour verrouiller la partie de pinceau stationnaire, des fils colorés s'étendent des côtés du rotor et du stator pour faciliter l'identification des câbles.Les modules de contact en alliage d'or interne assurent une conduction stable, et une étiquette de paramètre marque les spécifications et les certifications pour une correspondance pratique avec les équipements rotatifs.


Caractéristiques

  • Grand trou central
  • Paramètre de détection
  • fils codés par couleur
  • Contacts avec de l'or
  • Casque en aluminium

Applications

  • Outils rotatifs
  • Machine à emballer
  • Disques tournants médicaux
  • Caméra PTZ lourde
  • Banque d'essai industrielle

Optionnel

  • Diamètre de forage sur mesure
  • Nombre de circuits personnalisés
  • Longueur de fil étendue
  • Mise à niveau de la protection de la propriété intellectuelle
  • Support de montage sur mesure

Spécification

Le nombre de points de contrôle

Spécification

Classification de la protection

Résistance à la corrosion

Humidité de fonctionnement

< 60% de RH

Température de fonctionnement

¥20°C à +60°C

Spécification du fil

AWG 22# Teflon® revêtu d'étain avec indication UL

Voltage de fonctionnement

0 ̊220 VAC/VDC

Nombre de circuits / courant

3 circuits pour les signaux de régulation de la température PT100

Résistance diélectrique

≥ 500 VAC @ 50 Hz entre les circuits

Résistance à l'isolation

Le débit d'électricité doit être supérieur ou égal à 300 MΩ @ 500 VDC (courant)

Fluctuation de la résistance de contact

≤ 30 mΩ (à 50 tr/min)

Longueur du fil

Pour les véhicules à moteur électrique, le réglage de l'ampoule doit être effectué à l'aide d'un régulateur.

Vitesse de fonctionnement

0 ̊ 300 tours par minute

Méthode de montage

Côté du rotor fixé à l'arbre fourni par le client avec des vis

Matériau de contact

Métal précieux

Matériau de logement

Alliage d'aluminium, sablé et anodisé en noir

Diamètre du trou

¥90 mm


Dessin de contour
Une grande bague de perçage transmet de l'énergie et des signaux 0


Notre service
1Répondez à votre demande dans 24 heures.
2Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande.
3Répondez à votre question en détail.
4Nous avons résolu le problème avec vous lors de l'utilisation de nos produits.
5Des échantillons vous seront offerts pour notre future coopération.

Questions fréquentes

1On fait quoi?
Nous nous concentrons sur le développement, la conception, la fabrication de glissades de haute qualité, et offrons diverses solutions pour les systèmes rotatifs.

2Depuis quand sommes-nous dans le métier?
CENO a créé une entreprise de bagues à glissière depuis 2009.

3C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure stationnaire à une structure tournante.Un anneau de glissement peut être utilisé dans tout système électromécanique qui nécessite une rotation lors de la transmission de puissance ou de signauxIl peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages suspendus à des joints mobiles.

4Comment choisir une bague?
La bonne sélection d'une solution d'anneau de glissement nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Un bon point de départ pour votre recherche est avec nos bagues de glissement standardSi vous êtes convaincu qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.

5Vous avez des bagues sur mesure?
Oui, si vous êtes sûr qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.Nos ingénieurs trouveront la solution parfaite pour vos besoins..

Pourquoi avec le CENO?
CENO est une entreprise technologique dans le domaine des anneaux coulissants qui se consacre à la recherche et au développement, à la fabrication et à la vente.Nous avons des équipements de pointe et des instruments de test de haute précision pour assurer la qualité des produits et des performances fiablesL'installation couvre une superficie de 3000 mètres carrés et est située à Shenzhen en Chine.

Certification
ISO9001, CE, RoHS, UL, à l'épreuve des explosions

Avantages du CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des anneaux de glissement. Les opérateurs travaillent sur des procédures critiques, tous qualifiés par une formation interne.

Le service fourni par le CENO
24 heures sur 24, 7 jours sur 7.
Production de masse et sur mesure.
L'offre de solution pour le système de rotation à 360°.

Bienvenue à nous consulter avec vos demandes pour tout système de rotation à 360 °. Nous fournirons un service à guichet unique pour vous répondre en temps opportun à vos demandes.
