Les anneaux hybrides à glissement transmettent des signaux puissants et faibles.

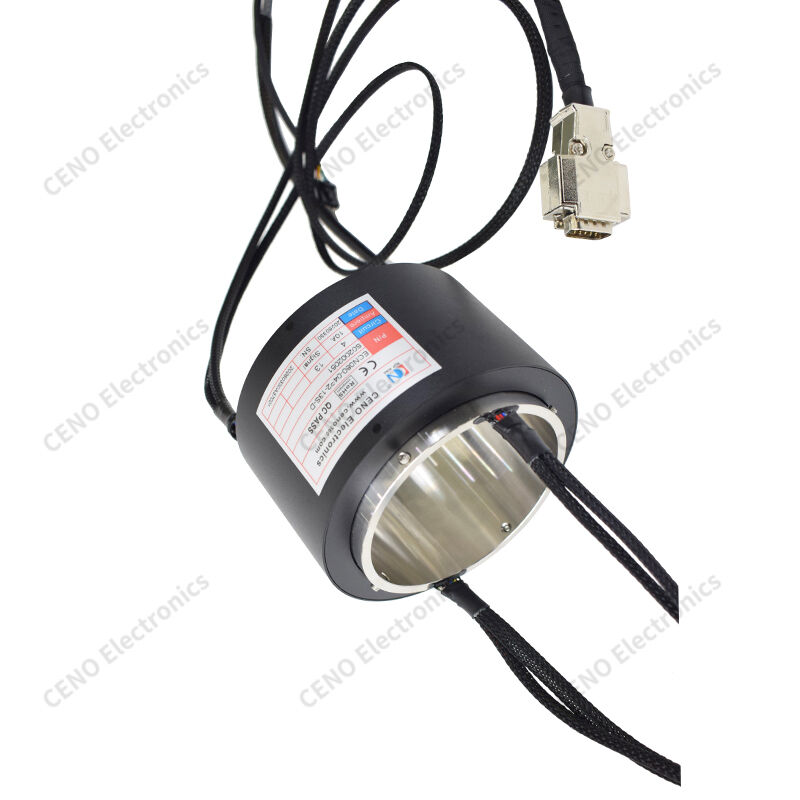

ECN080-04P2-13S-D est une bague de glissement hybride à travers-tireur CENO est un connecteur rotatif intégré qui transmet simultanément des signaux de commande de puissance élevée et faibles lors d'une rotation continue à 360 °.Il dispose d'un grand trou creux central pour l'acheminement coaxial des puits, tuyaux ou câbles d'air, avec un boîtier en aluminium anodisé noir scellé équipé de trous de montage et de broches de positionnement.Des manches de protection tressées couvrent les fils de stator et de rotor pour des performances anti-abrasionLes ensembles de contact en alliage d'or intégrés assurent une conduction stable et une étiquette de spécifications indique clairement la disposition du circuit, la cote de courant, les certifications CE et RoHS pour faciliter la correspondance des équipements.
Caractéristiques
- Signal de puissance hybride
- Large au travers du trou
- Écran de fil tressé
- Contacts avec de l'or
- Encastrement en aluminium
Applications
- Table de travail rotative
- PTZ du véhicule
- Machine à emballer
- Machines et appareils de construction
- Banque d'essai automatisée
Optionnel
- Mélange de circuits personnalisé
- Taille variable de l'ouverture
- Longueur de fil étendue
- Grade d'étanchéité IP
- Rating de courant spécial
Spécification
|
Les États membres doivent notifier à l'autorité compétente les informations suivantes:
|
Spécification
|
|
Classification de la protection
|
Pour la protection contre la corrosion
|
|
Humidité de fonctionnement
|
RH < 90%
|
|
Température de fonctionnement
|
¥40°C à +85°C
|
|
Spécification du fil
|
AWG 22# plaqué en étain Teflon® UL; AWG 26# plaqué en argent Teflon® UL
|
|
Voltage de fonctionnement
|
380 VAC
|
|
Nombre de circuits / courant
|
4 circuits × 10 A; 13 circuits pour le signal
|
|
Résistance diélectrique
|
≥ 1000 V @ 50 Hz entre les circuits
|
|
Résistance à l'isolation
|
Pour les appareils de commande électronique, la valeur de l'électricité utilisée doit être supérieure à 500 MΩ.
|
|
Fluctuation de la résistance de contact
|
≤ 70 mΩ (à 50 tr/min)
|
|
Longueur du fil
|
Pour les véhicules à moteur à commande autonome, la valeur de la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
|
|
Méthode de montage
|
Côté du rotor fixé à l'équipement du client par vis
|
|
Matériau de contact
|
Métal précieux
|
|
Matériau de logement
|
Acier inoxydable (axe) + alliage d'aluminium, sablé et anodisé noir
|
|
Diamètre du trou
|
ø80 mm
|
Dessin de contour
Notre service
1Répondez à votre demande dans 24 heures.
2Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande.
3Répondez à votre question en détail.
4Nous avons résolu le problème avec vous lors de l'utilisation de nos produits.
5Des échantillons vous seront offerts pour notre future coopération.
