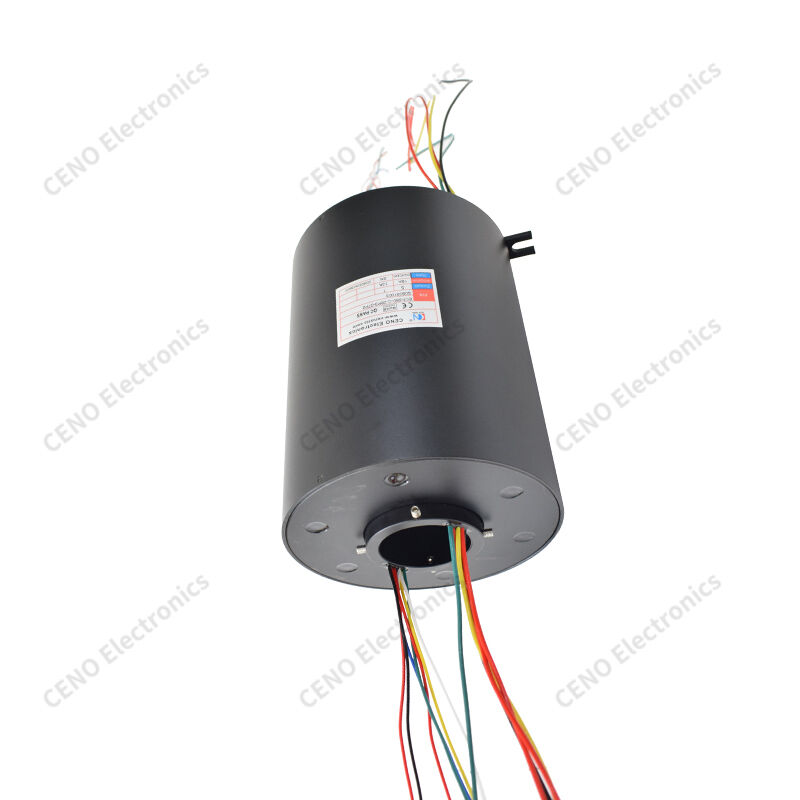

Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
  • Grand anneau de glissement à travers le trou avec boîtier en aluminium mat
Grand anneau de glissement à travers le trou avec boîtier en aluminium mat

Grand anneau de glissement à travers le trou avec boîtier en aluminium mat

Lieu d'origine Chine
Nom de marque CENO
Certification CE,RoHS,UL,ISO9001
Numéro de modèle ECN050-C-05P3-07P2
Détails du produit
Indice de protection:
IP51
Lieu d'origine:
＜60 % HR
Température de fonctionnement:
-20°C à +60°C
Fil de plomb:
Téflon étamé AWG14/17#, homologué UL
Tension de fonctionnement:
0–380 VCA/VCC
Circuits/actuel:
5 circuits × 16 A ; 7 circuits × 10A
Rigidité diélectrique:
≥1 000 VCA à 50 Hz entre les circuits adjacents
Résistance d'isolation:
500 MΩ à 500 VCC
Variation de résistance de contact:
≤30 mΩ (à 50 tr/min)
Longueur du fil de plomb:
Rotor : 300 mm ; Stator : 300 mm
Vitesse de fonctionnement:
0–30 tr / min
Montage:
Extrémité du rotor fixée à l'arbre principal fourni par le client avec des vis
matériel de contact:
Graphite de cuivre
Matériau du boîtier:
Alliage d'aluminium sablé et anodisé noir
diamètre d'À travers-trou:
ø50 mm
Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Négociable
Détails d'emballage
Carton
Délai de livraison
Hors de l'étagère
Conditions de paiement
T / T, Paypal, Western Union, L / C
Capacité d'approvisionnement
10000pcs mois
Description du produit

Grand anneau de glissement à travers le trou avec boîtier en aluminium mat


ECN050-C-05P3-07P2 est un anneau de glissement hybride CENO à grande profondeur de perçage doté d'un boîtier en aluminium mat étendu et d'un large trou creux central pour les puits ou les conduites d'air.Il transporte plusieurs circuits de puissance et de signal séparés avec des fils codés par couleur pour couper le bruit croisé du signalUne bague d'un seul côté offre une fixation facile du stator, des contacts coulissants en métaux précieux assurent une puissance de rotation constante à 360° et un transfert de signal,et il répond aux normes CE et RoHS pour les machines rotatives industrielles lourdes.


Caractéristiques

  • Large au travers du trou
  • Hybride à circuits multiples
  • Casque en alliage
  • Luge de montage unique
  • Contact à faible bruit
  • Certifié CE et RoHS

Applications

  • Machines à enroulement
  • Tables tournantes lourdes
  • Plateforme tournante de grue
  • engrenages rotatifs hydrauliques
  • Jig rotatif automatique
  • Grande caméra rotative

Optionnel

  • Longueur de fil personnalisée
  • Courant plus élevé
  • Boucles de signal supplémentaires
  • Mise à niveau de la protection de la propriété intellectuelle
  • Couleur de fil personnalisée

Spécification

Les États membres doivent notifier à l'autorité compétente les informations suivantes:

Spécification

Classement de protection

Résistance à la corrosion

Humidité de fonctionnement

< 60% de RH

Température de fonctionnement

-20°C à +60°C

Fil de plomb

AWG14/17# Teflon en conserve, certifié UL

Voltage de fonctionnement

0 ̊380 VAC/VDC

Circuits/courant

5 circuits × 16A; 7 circuits × 10A

Résistance diélectrique

≥ 1000 VAC @ 50 Hz entre les circuits adjacents

Résistance à l'isolation

Pour les appareils de commande électrique, la valeur maximale de l'électricité utilisée doit être égale ou supérieure à:

Variation de la résistance au contact

≤ 30 mΩ (à 50 tr/min)

Longueur du fil de plomb

Pour les véhicules à moteur électrique, le réglage de l'ampoule doit être effectué à l'aide d'un régulateur.

Vitesse de fonctionnement

0 ′ 30 tours par minute

Montage

Fin du rotor fixée à l'arbre principal fourni par le client avec des vis

Matériau de contact

Graphite de cuivre

Matériel de logement

Alliage d'aluminium, sablé et anodisé noir

Diamètre du trou

ø50 mm


Dessin de contour

Grand anneau de glissement à travers le trou avec boîtier en aluminium mat 0

Notre service
1Répondez à votre demande dans 24 heures.
2Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande.
3Répondez à votre question en détail.
4Nous avons résolu le problème avec vous lors de l'utilisation de nos produits.
5Des échantillons vous seront offerts pour notre future coopération.

Questions fréquentes

1On fait quoi?
Nous nous concentrons sur le développement, la conception, la fabrication de glissades de haute qualité, et offrons diverses solutions pour les systèmes rotatifs.

2Depuis quand sommes-nous dans le métier?
CENO a créé une entreprise de bagues à glissière depuis 2009.

3C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure stationnaire à une structure tournante.Un anneau de glissement peut être utilisé dans tout système électromécanique qui nécessite une rotation lors de la transmission de puissance ou de signauxIl peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages suspendus à des joints mobiles.

4Comment choisir une bague?
La bonne sélection d'une solution d'anneau de glissement nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Un bon point de départ pour votre recherche est avec nos bagues de glissement standardSi vous êtes convaincu qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.

5Vous avez des bagues sur mesure?
Oui, si vous êtes sûr qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.Nos ingénieurs trouveront la solution parfaite pour vos besoins..

Pourquoi avec le CENO?
CENO est une entreprise technologique dans le domaine des anneaux coulissants qui se consacre à la recherche et au développement, à la fabrication et à la vente.Nous avons des équipements de pointe et des instruments de test de haute précision pour assurer la qualité des produits et des performances fiablesL'installation couvre une superficie de 3000 mètres carrés et est située à Shenzhen en Chine.

Certification
ISO9001, CE, RoHS, UL, à l'épreuve des explosions

Avantages du CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des anneaux de glissement. Les opérateurs travaillent sur des procédures critiques, tous qualifiés par une formation interne.

Le service fourni par le CENO
24 heures sur 24, 7 jours sur 7.
Production de masse et sur mesure.
L'offre de solution pour le système de rotation à 360°.

Bienvenue à nous consulter avec vos demandes pour tout système de rotation à 360 °. Nous fournirons un service à guichet unique pour vous répondre en temps opportun à vos demandes.
