Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
  • Anneaux hybrides avec un canal coaxial RF
Anneaux hybrides avec un canal coaxial RF

Anneaux hybrides avec un canal coaxial RF

Lieu d'origine Chine
Nom de marque CENO
Certification CE,RoHS,ISO9001,UL
Numéro de modèle ECN000-01S-Z
Détails du produit
Indice de protection:
IP51
Lieu d'origine:
En dessous de 60 % HR
Température de fonctionnement:
-20°C à +60°C
Tension de fonctionnement:
240 VCA
Nombre de circuits/courant:
1 canal × signal haute fréquence
Rigidité diélectrique:
≥500 V à 50 Hz entre les circuits
Résistance d'isolation:
100 MΩ à 100 VCC
Valeur de fluctuation de la résistance de contact:
≤30 mΩ (à 30 rps / 15 rps)
Vitesse de fonctionnement:
0~2000 tr/min
Longueur du câble:
Côté rotor : 300 mm ; Côté stator : 300 mm
Matériel de contact:
Métal précieux
Matériau du boîtier:
Alliage d'aluminium sablé et anodisé noir
Conditions de paiement et d'expédition
Quantité de commande min
1 PIÈCES
Prix
Négociable
Détails d'emballage
Demande de Cartons/As
Délai de livraison
1 semaine
Conditions de paiement
T/T, PayPal, Western Union
Capacité d'approvisionnement
1000 pièces par mois
Description du produit

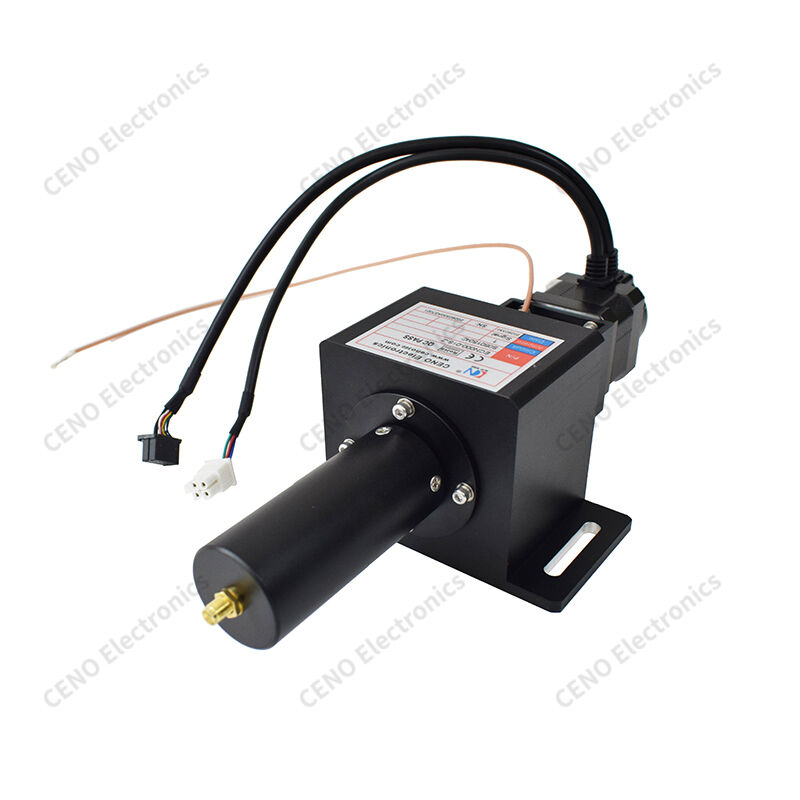

Bague collectrice hybride avec un canal coaxial RF


ECN000-01S-Z est une bague collectrice hybride intégrée CENO qui combine des circuits de contrôle de courant faible multicanaux et un canal coaxial RF, permettant une rotation continue illimitée à 360° pour transférer simultanément des signaux de contrôle basse tension et des signaux RF haute fréquence. Il comporte un composant tampon ondulé pour compenser les vibrations axiales et protéger les ensembles de contacts internes de précision, associé à une plaque de montage réglable à fente pour une installation flexible.


Caractéristiques

  • Intégration de triple signal
  • Tampon de vibration
  • Câblage anti-diaphonie
  • Support réglable
  • Blindage EMI

Applications

  • Platine de test RF
  • Inspection optique
  • Cardan opto
  • Équipement CND
  • Plateforme rotative Vision

Facultatif

  • Port fibre personnalisé
  • Borne de câblage
  • Vitesse de rotation
  • Protection IP
  • Canaux de signal supplémentaires

Spécification

ECN000-01S-Z

Spécification

Indice de protection

 IP51

Humidité de fonctionnement

En dessous de 60 % HR

Température de fonctionnement

-20°C ~ +60°C

Tension de fonctionnement

240 VCA

Nombre de circuits/courant

1 canal × signal haute fréquence

Rigidité diélectrique

≥500 V à 50 Hz entre les circuits

Résistance d'isolation

100 MΩ à 100 VCC

Valeur de fluctuation de la résistance de contact

≤30 mΩ (à 30 rps / 15 rps)

Vitesse de fonctionnement

0~2000 tr/min

Longueurs de câble

Côté rotor : 300 mm ; Côté stator : 300 mm

Matériel de contact

Métal précieux

Matériau du boîtier

Alliage d'aluminium,

sablé et anodisé noir


Dessin au trait

Anneaux hybrides avec un canal coaxial RF 0


Série de produits à joint rotatif CENO Power/Signal + Fibre Optic

La bague collectrice intégrée est une série non standard CENO. Conception de JOINT ROTATIF PUISSANCE/SIGNAL + FIBRE OPTIQUE selon une application spéciale, pour intégrer le courant, les circuits de signal et le joint de fibre optique. Son courant peut atteindre plusieurs centaines d'ampères et son signal peut couvrir tout type de signal en fonction de l'application concernée. Le joint de fibre optique comprend le mode sigell et le multimode avec différents canaux allant du canal de signal à des dizaines de canaux. Ce type de bague collectrice intégrée offre de bonnes performances et diverses fonctions, il est donc largement utilisé dans les grues électriques en option.


Anneaux hybrides avec un canal coaxial RF 1
