Ringe de glissement hybride optoélectrique avec 1 fibre et 1 coax RF

Ringe de glissement hybride optoélectrique avec 1 fibre et 1 coax RF

Lieu d'origine Chine
Nom de marque CENO
Certification CE,RoHS,ISO9001,UL
Numéro de modèle Le montant de la garantie est calculé en fonction de l'indicateur de risque.
Détails du produit
Indice de protection:
IP51
Lieu d'origine:
En dessous de 60 % HR
Température de fonctionnement:
-40°C ~ +80°C
Spécifications du câble:
Câble coaxial de liaison RG178
Tension de fonctionnement:
0~24 VAC/VDC
Nombre de circuits/courant:
1 canal × signal coaxial
Rigidité diélectrique:
≥500 VCA à 50 Hz entre les circuits
Résistance d'isolation:
≥500 MΩ à 500 VCC
Valeur de fluctuation de la résistance de contact:
≤30 mΩ (à 50 tr/min)
Vitesse de fonctionnement:
0~6000 tr/min
Longueur du câble:
Côté rotor : 60 mm ; Côté stator : 1000 mm
Matériel de contact:
Métal précieux
Matériau du boîtier:
Alliage d'aluminium
Mettre en évidence:

Opto-electric hybrid slip ring

,

Slip ring with fiber optic

,

RF coax slip ring

Conditions de paiement et d'expédition
Quantité de commande min
1 PIÈCES
Prix
Négociable
Détails d'emballage
Demande de Cartons/As
Délai de livraison
1 semaine
Conditions de paiement
T/T, PayPal, Western Union
Capacité d'approvisionnement
1000 pièces par mois
Description du produit

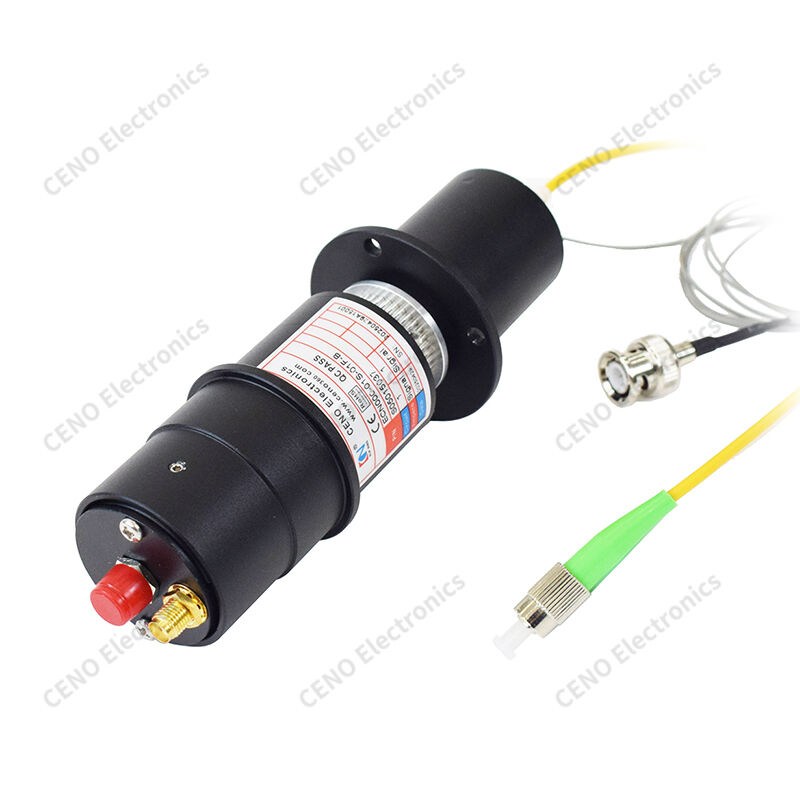

Bague collectrice hybride opto-électrique avec 1 fibre et 1 coaxial RF


ECN000-01S-01F-B est une bague collectrice hybride opto-électrique intégrée CENO qui combine 1 canal fibre et 1 canal coaxial RF dans une seule unité, permettant une rotation continue infinie à 360° tout en transmettant simultanément des données optiques à grande vitesse et des signaux radiofréquence. Il adopte une structure de couplage rotatif de précision avec un boîtier en aluminium anodisé noir entièrement blindé, isolant efficacement les interférences électromagnétiques. Équipé d'une queue de cochon en fibre ST standard et d'un fil de signal coaxial sur le côté de la bride fixe, extrémité du rotor rotatif avec capuchon de protection, prenant en charge une rotation stable à grande vitesse avec une atténuation ultra-faible du signal, idéal pour les équipements rotatifs nécessitant une transmission mixte de signaux optiques et RF sans dommages de torsion du câble.


Caractéristiques

  • Rotation infinie
  • Faible perte d'insertion
  • Blindage EMI
  • Intégration compacte
  • Signal stable

Applications

  • Platine vinyle vision
  • Banc d'essai RF
  • Imagerie médicale
  • Cardan Opto Pod
  • Inspection industrielle

Facultatif

  • Connecteur fibre
  • Câblage rotatif
  • Mise à niveau de vitesse
  • Boîtier IP
  • Chaînes personnalisées


Spécification

ECN000-01S-01F-B

Spécification

Indice de protection

IP51

Humidité de fonctionnement

En dessous de 60 % HR

Température de fonctionnement

-40°C ~ +80°C

Spécification du câble

Câble coaxial RG178

Tension de fonctionnement

0~24 VCA/VCC

Nombre de circuits/courant

1 canal × signal coaxial

Rigidité diélectrique

≥500 VCA à 50 Hz entre les circuits

Résistance d'isolation

≥500 MΩ à 500 VCC

Valeur de fluctuation de la résistance de contact

≤30 mΩ (à 50 tr/min)

Vitesse de fonctionnement

0~6000 tr/min

Longueurs de câble

Côté rotor : 60 mm ; Côté stator : 1000 mm

Matériel de contact

Métal précieux

Matériau du boîtier

Alliage d'aluminium



Dessin au trait

Ringe de glissement hybride optoélectrique avec 1 fibre et 1 coax RF


Série de produits à joint rotatif CENO Power/Signal + Fibre Optic

La bague collectrice intégrée est une série non standard CENO. Conception de JOINT ROTATIF PUISSANCE/SIGNAL + FIBRE OPTIQUE selon une application spéciale, pour intégrer le courant, les circuits de signal et le joint de fibre optique. Son courant peut atteindre plusieurs centaines d'ampères et son signal peut couvrir tout type de signal en fonction de l'application concernée. Le joint de fibre optique comprend le mode sigell et le multimode avec différents canaux allant du canal de signal à des dizaines de canaux. Ce type de bague collectrice intégrée offre de bonnes performances et diverses fonctions, il est donc largement utilisé dans les grues électriques en option.


Ringe de glissement hybride optoélectrique avec 1 fibre et 1 coax RF
