Lieu d'origine: | La Chine |
Nom de marque: | CENO |
Certification: | CE,RoHS,UL,ISO9001 |
Numéro de modèle: | ECN070 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton/caisse |
Délai de livraison: | Disponible immédiatement |
Conditions de paiement: | T / T, Paypal, Western Union |
Capacité d'approvisionnement: | mois 5000pcs |
Nombre de circuits: | 6,12,18,24 | Taille de trou (millimètres): | 70mm |
---|---|---|---|
TEMPERATURE DE SERVICE: | -20~+80°C | Type: | par la bague collectrice ennuyée |
Vitesse (T/MN): | 300 | Matériel de contact: | Métal de Prcious |
Application: | Antenne de radar | Estimation actuelle: | 2A, 5A, 10A, 15A, 20A |
Surligner: | miniature par la bague collectrice ennuyée,Bague collectrice de thermocouple |

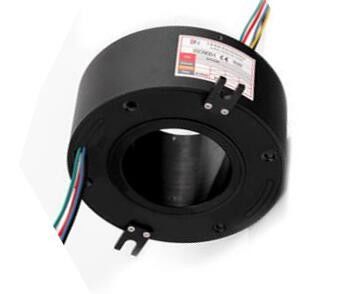

radar de φ70mm par la bague collectrice de trou avec l'axe et le logement d'alliage d'aluminium
Par le trou ou par des bagues coulissantes sont équipés de trou central pour fournir des dégagements pour des axes, des joints tournants, des optique et d'autres structures axiales requis pour la fonction de l'assemblée tournante. La taille standard de trou a Spéc. différente de 12.7mm | 100mm.
Les bagues coulissantes équipées d'a par le trou sont faites sur commande et manufacturées pour rencontrer l'enveloppe mécanique disponible dans l'équipement ou le nouvel équipement proposé de conception. Les caractéristiques mécaniques peuvent inclure des brides de support, des colliers d'axe, des cercles des boulons, des vitesses d'anneau ou d'autres caractéristiques.
Caractéristique
Application typique
Paramètre
|
Image | |
Par la taille de trou | 70mm |
|
Nombre de circuits | 6,12,18,24 ou plus | |
Vitesse de fonctionnement | 300rpm ou plus haut | |
Estimation actuelle | 5A, 10A, 15A/circuit | |
Tension | 380VAC | |
Résistance diélectrique | ≥ 1000V@50Hz | |
Résistance d'isolation | 1000MΩ@ 500VDC | |
Bruit électrique | 100 milliohms de maximal. | |
Température de fonctionnement | -20~+60℃ | |
Catégorie de protection | IP54 | |
Taille de fil de connexion |
5A- téflon 22AWG |
|
Option |
• Longueur de fil de connexion |
Dessin d'ensemble
Q : Offrez-vous la conception hybride avec la combinaison électrique de canal et de canal de fluide ou d'air ?
Oui, de l'air de CENO/union rotatoire liquide et bague collectrice électrique peuvent être intégrés ensemble dans une solution complète. La solution peut pour le fluide, la puissance, le signal, et le transfert des données. Nous offrons les assemblées standard et les solutions faites sur commande pour répondre à vos exigences précises. Accueil pour nous consulter avec vos exigences.
Q : Comment montons-nous la bague collectrice d'axe creux sur nos machines ?
Manière creuse de support d'axe
1) placent la bague collectrice dans l'emplacement désiré et serrent également les deux vis de réglage à l'axe sur chaque extrémité de l'union. Couple à 25 livres s-pouce.
2) conduisent le câblage et établissent les rapports nécessaires. Ne laissez pas le câblage limiter la rotation libre de la bague collectrice.
3) placent une vis ou un doigt (non fourni) dans l'anti-rotation tableau.
Manière de support de bride
1) alignent les trous de montage dans la bride sur monter la base et installent les joints plats et filètent former des vis (NON FOURNIES) pour le plastique. Serrez solidement les vis.
2) conduisent le câblage et établissent les rapports nécessaires. Ne laissez pas le câblage limiter la rotation libre de la bague collectrice.
3) placent une vis ou un doigt (non fourni) dans l'anti-rotation tableau.
Avantage de CENO
Le membre dans l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine de la bague collectrice. Les opérateurs travaillent sur la procédure critique toute sont qualifiés par la formation interne.
Pourquoi choisissez CENO
CENO est une technologiquement société dans le domaine de bague collectrice qui engage la recherche et développement, la fabrication et les ventes. Nous avons avancé des instruments d'équipement et d'essai de haute précision pour assurer la qualité des produits et les résultats fiables. La région d'installation couvre 3000 mètres carrés et situee dans la Chine.
Honneur
ISO9001, CE, RoHS, UL, anti-déflagrante
Le service CENO fournit
Solution offerring pour le système de la rotation 360°.
Production de masse et adaptée aux besoins du client.
24 heures, service du conseiller 7days.
Consultez-nous avec vos demandes de n'importe quel système de la rotation 360°. Nous te fournirons un service d'arrêt opportun répondons vos enquêtes.
