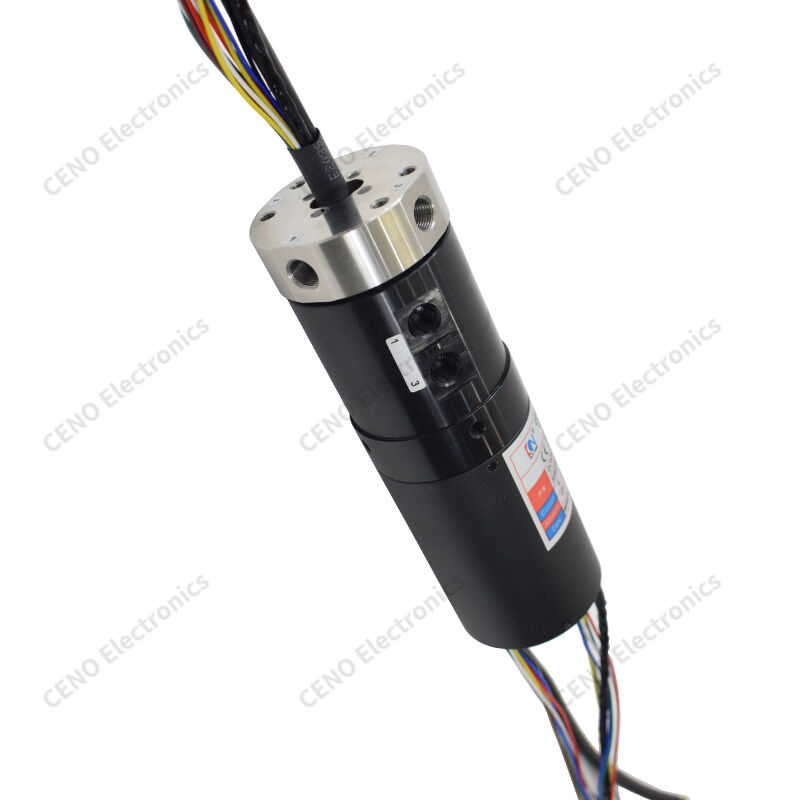

Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Lieu d'origine Chine
Nom de marque CENO
Certification ISO9001,CE,RoHS
Numéro de modèle QCN0401-04P2-20S
Détails du produit
Indice de protection:
IP51
Lieu d'origine:
En dessous de 60 % HR
Température de fonctionnement:
-30°C à +80°C
Spécifications des fils:
Voir schéma de câblage
Courant nominal de sonnerie/canal:
4 canaux × 10 A ; 13 canaux × signaux de commutation de capteur ; 6 canaux × signaux d'encodeur
Tension de fonctionnement:
0 ~ 220 VCA/VCC
Rigidité diélectrique:
≥300 VAC à 50 Hz entre deux canaux quelconques
Résistance d'isolation:
500 MΩ à 300 VCC
Fluctuation de résistance de contact:
≤30 mΩ (à 50 tr/min)
Longueur du fil:
Rotor : 250 mm ; Stator : 250 mm
Vitesse de fonctionnement:
0 ~ 50 tr/min
Méthode de montage:
Bride d'extrémité du rotor fixe ; extrémité du stator sécurisée via des trous de vis pour l'
matériel de contact:
Métal précieux
Matériau du boîtier:
Alliage d'aluminium sablé et anodisé noir
Nombre de canaux:
4 canaux × air comprimé
Interface de connexion:
Filetage G1/8", compatible avec tube ø6 mm
Plage de pression:
-100 kPa ~ +1,0 MPa
Couple tournant:
≤2 N·m
Mettre en évidence:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Négociable
Détails d'emballage
Carton
Délai de livraison
2 semaines
Conditions de paiement
T/T, PayPal, Western Union
Capacité d'approvisionnement
1000 pièces par mois
Description du produit
Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black

Les étiquettes:

union rotatoire pneumatique,

union rotatoire à haute pression,

syndicats rotatoires de pivot
