Power Ethernet RS485 intégré et raccord rotatif pneumatique pour système industriel

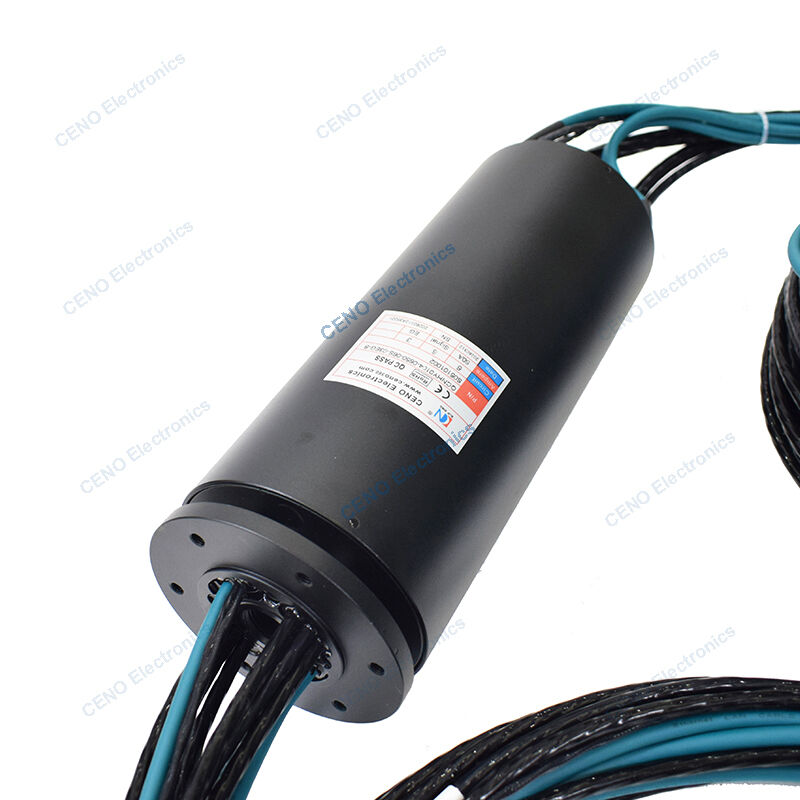

QCNHY0104-0650-06S-03EG-B est intégrer une bague collectrice avec l'alimentation, RS485, le signal Ethernet et un raccord rotatif à air à 1 canal.La bague collectrice combinée à bague collectrice électrique et à raccords rotatifs pneumatiques ou hydrauliques est conçue pour certaines applications spéciales qui nécessitent à la fois un anneau électrique et un PN.UEraccords rotatifs automatiques ou hydrauliques. CENO profite de ses propres avantages techniques pour développer ce type de bague collectrice, plus pratique pour les utilisateurs en termes d'installation et de fonctionnement. Pour plus d'informations, veuillez nous contacter.
Caractéristiques
toi Différentes formes d'étanchéité peuvent être sélectionnées en fonction de différentes applications
toi Performances stables, longue durée de vie
toi La partie de bague collectrice électrique peut intégrer du courant et divers signaux
Applications
toi Chimique et pharmaceutique
toi Transformation des aliments
toi Machines de découpe laser
toi Machines de remplissage
toi Matériel médical
Facultatif
toi Circuit, tension, courant
toi Canaux et pression atmosphérique
toi Contact / Matériaux du boîtier
toi Degré de protection
toi Vitesse de travail & température
Spécification
|
QCNHY0104-0650-06S-03EG-B Spécification
|
|
Courant et circuits
|
6* 50A ; 4 * signaux ; 1 * signal RS485 ; Ethernet 3*1000M
|
|
Tension nominale
|
0 ~ 220 VCA/VCC
|
|
Rigidité diélectrique
|
≥1 000 VCA à 50 Hz ;≥300 VCA à 50 Hz
|
|
Résistance d'isolement
|
≥500MΩ@500 V CC;≥100MΩ@100 V CC
|
|
Onde de résistance de contact
|
≤ 30mΩ
|
|
Température de travail
|
-20°C~+60°C
|
|
Humidité de travail
|
60 % HR
|
|
Degré de protection IP
|
IP51
|
|
Vitesse de fonctionnement
|
0~100tr/min
|
|
Diamètre extérieur
|
Ø105mm
|
|
Matériel de contact
|
De l'or à l'or
|
|
Matériau du boîtier
|
Alliage d'aluminium
|
|
Syndicat du Rotary
|
Paramètres
|
|
Canaux
|
1 * Air
|
|
Pression maximale
|
1,0MPa
|
Dessin au trait
Remarque
Les bagues collectrices intégrées sont indispensables pour les machines qui nécessitent à la fois une alimentation électrique et une transmission pneumatique ou hydraulique. Ces bagues collectrices sont constituées d'un raccord rotatif pneumatique et d'un joint de signal rotatif, qui se combinent pour vous donner 1 canal pour l'air et 50 circuits pour un collecteur de signal.
Les avantages d'une bague collectrice intégrée sont nombreux. Tout d’abord, cela simplifie le processus de câblage et d’installation pour l’utilisateur final. Avec un seul assemblage, ils obtiennent le meilleur des deux mondes. Au lieu de devoir installer des bagues collectrices séparées pour la puissance et la transmission, ils peuvent désormais compter sur une seule bague collectrice intégrée. Cela permet non seulement de gagner du temps, mais également de réduire la complexité de la machine dans son ensemble.
Un autre avantage est qu'une bague collectrice intégrée contribue à réduire le nombre de points de défaillance potentiels. Au lieu de devoir gérer plusieurs composants, une seule bague collectrice intégrée est nécessaire. Cela signifie moins de points de défaillance potentiels, ce qui signifie une machine plus robuste et plus fiable.
Un autre avantage d'une bague collectrice intégrée est qu'elle offre une flexibilité opérationnelle améliorée. Avec un seul assemblage, les utilisateurs peuvent tourner et transmettre simultanément sans aucune perte de signal ou de pression. Ceci est particulièrement utile dans les applications où la machine doit tourner tout en fournissant de l'air ou du fluide.
En conclusion, les bagues collectrices intégrées offrent aux concepteurs et aux opérateurs de machines une solution fiable, facile à installer et polyvalente pour la transmission couplée aux besoins de puissance. Avec un seul assemblage combinant des canaux collecteurs d'air et de signal, les bagues collectrices intégrées constituent une option pratique et efficace pour toute application de machine où la fiabilité et la flexibilité sont une priorité absolue.
Notre service
1. Répondez à la demande dans les 24 heures.
2. Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande dès que possible.
3. Répondez à votre question en détail.
4. Résolu le problème avec vous lors de l'utilisation de nos produits.
5. Des échantillons vous seront proposés pour notre future coopération.
FAQ
1. Que faisons-nous ?
Nous nous concentrons sur le développement, la conception et la fabrication de bagues collectrices de haute qualité et proposons diverses solutions pour les systèmes rotatifs.
2. Depuis combien de temps sommes-nous dans l’entreprise ?
CENO a établi son activité de bagues collectrices depuis 2009. Des milliers de clients ont accepté nos produits ou services.
3. Qu'est-ce qu'une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de signaux de puissance et électriques d’une structure fixe à une structure rotative. Une bague collectrice peut être utilisée dans tout système électromécanique nécessitant une rotation lors de la transmission de puissance ou de signaux. Il peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages qui pendent des joints mobiles.
4. Comment choisir une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice nécessite des détails sur les paramètres de fonctionnement de votre application, notamment le nombre total de circuits, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage. Un bon point de départ pour commencer votre recherche est nos bagues collectrices standard. Si vous êtes sûr qu'une solution personnalisée/modifiée est probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.
5. Proposez-vous des bagues collectrices personnalisées ?
Oui, si vous êtes sûr qu'une solution personnalisée/modifiée est probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer. Nos ingénieurs trouveront la solution parfaite pour vos besoins.
