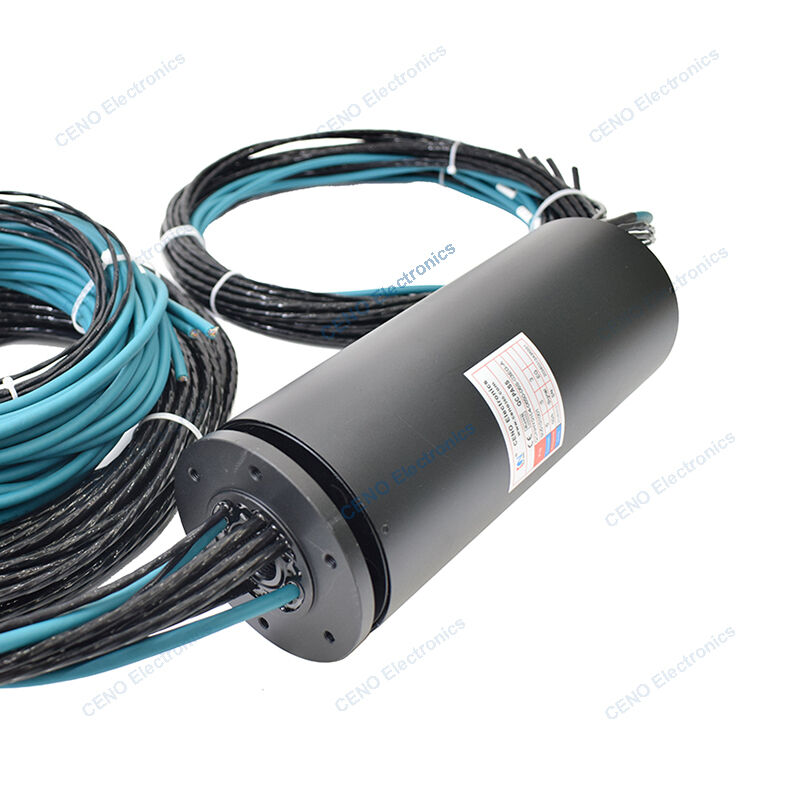

Connexion intégrée Ethernet de puissance et connexion rotative pneumatique pour système industriel
Le QCNHY0104-0650-06S-03EG-A est intégrer un anneau de glissement avec puissance, RS485, Ethernet Signal et 1 canal Air Rotary Union.L'anneau coulissant électrique et les liaisons rotatives pneumatiques ou hydrauliques combinés sont conçus pour certaines applications spéciales qui nécessitent à la fois un anneau électrique et un anneau hydrauliqueLeLe CENO a développé ce type d'anneau de glissement, qui est plus pratique pour les utilisateurs lors de l'installation et de l'exploitation, en utilisant ses propres avantages techniques. Pour plus d'informations, veuillez nous contacter.
Caractéristiques
Vous Différentes formes d'étanchéité doivent être sélectionnées en fonction des différentes applications
Vous Performance stable, longue durée de vie
Vous La partie de l'anneau de glissement électrique peut intégrer des signaux de courant et divers
Applications
Vous Produits chimiques et pharmaceutiques
Vous Traitement alimentaire
Vous Machines et appareils de découpe au laser
Vous Machines et appareils pour le remplissage
Vous Équipement médical
Optionnel
Vous Circuit, tension et courant
Vous Channels et pression de l'air
Vous Contacts / Matériaux de logement
Vous Grade de protection
Vous Vitesse de fonctionnement & température
Spécification
|
Le nombre total d'émissions de CO2 est estimé à 0,9%. Spécification
|
|
Courant et circuits
|
6 * 50A; 4 * signal; 1 * signal RS485; 3 * Ethernet 1000M
|
|
Voltage nominal
|
Pour les appareils de commande électrique, la valeur de la valeur de la commande électrique est déterminée.
|
|
Résistance diélectrique
|
≥Les caractéristiques suivantes sont utilisées:≥Pour les appareils de type à commande numérique:
|
|
Résistance à l'isolation
|
≥500MΩ@5Le débit de courant;≥100MΩ@1Le débit de courant
|
|
Vague de résistance au contact
|
≤ 30- Je vous en prieOh
|
|
Température de fonctionnement
|
-20°C à +60°C
|
|
Humidité de travail
|
60 % RH
|
|
Niveau de protection IP
|
Intégration intellectuelle51
|
|
Vitesse de fonctionnement
|
0 ~100Rpm
|
|
Diamètre extérieur
|
Ø105 mm
|
|
Matériau de contact
|
De l'or à l'or
|
|
Matériau de logement
|
Alliage d'aluminium
|
|
Union du Rotary
|
Paramètres
|
|
Les canaux
|
1 * Air
|
|
Pression maximale
|
1.0MPa
|
Le dessin de contour
Nom de l'entreprise
Les anneaux de glissement intégrés sont indispensables pour les machines qui nécessitent à la fois une alimentation électrique et une transmission pneumatique ou hydraulique.Ces anneaux de glissement se composent d'une union rotative pneumatique et d'un joint de signal rotatif, qui se combinent pour vous donner un canal pour l'air et 50 circuits pour un capteur de signal.
Les avantages d'un anneau coulissant intégré sont nombreux. Tout d'abord, il simplifie le processus de câblage et d'installation pour l'utilisateur final. Avec un seul assemblage, ils obtiennent le meilleur des deux mondes.Au lieu d'avoir à installer des anneaux de glissement séparés pour l'alimentation et la transmission, ils peuvent désormais compter sur une seule bague de glissement intégrée.
Un autre avantage est qu'un anneau de glissement intégré aide à réduire le nombre de points de défaillance potentiels.Cela signifie moins de points de défaillance potentiels, ce qui signifie à son tour une machine plus robuste et fiable.
Un autre avantage d'un anneau de glissement intégré est qu'il offre une flexibilité opérationnelle accrue..Ceci est particulièrement utile dans les applications où la machine doit tourner tout en délivrant de l'air ou du fluide.
En conclusion, les anneaux de glissement intégrés offrent aux concepteurs et aux opérateurs de machines une solution fiable, facile à installer et polyvalente pour la transmission couplée aux besoins en puissance.d'une hauteur supérieure ou égale à 300 cm3, les anneaux glissants intégrés sont une option pratique et efficace pour toute application de machine où la fiabilité et la flexibilité sont une priorité absolue.
