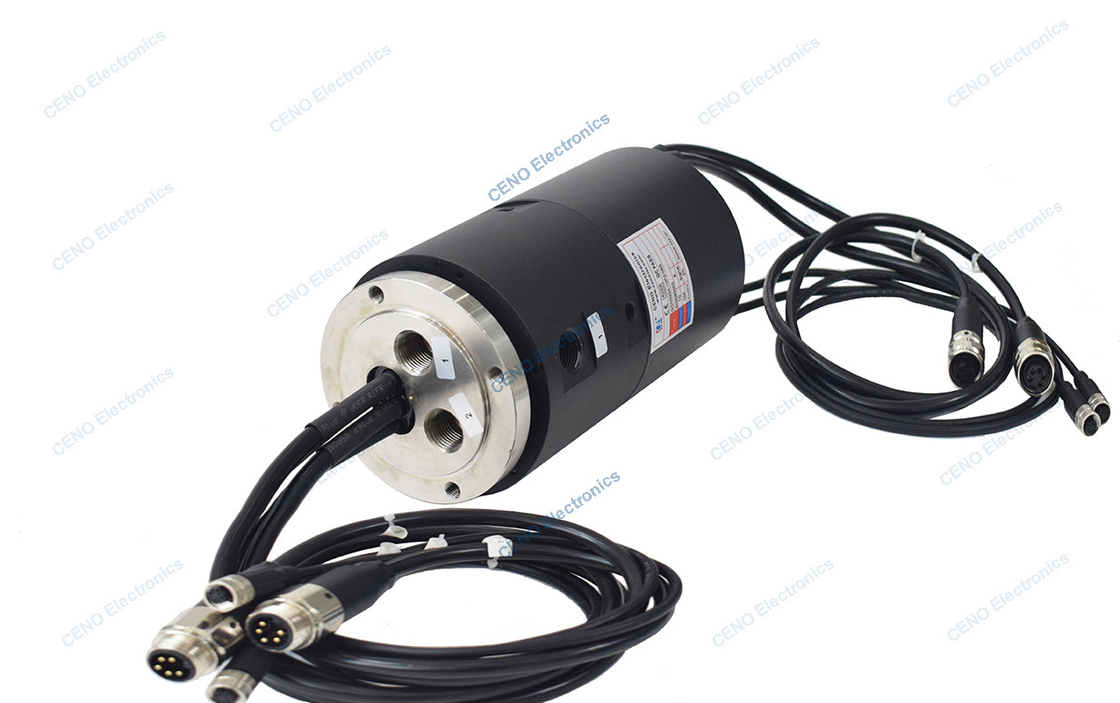

2 canaux intègrent l'union rotative hydraulique pneumatique avec l'interface G3/8
QCN0204-10P2-08S est un anneau de glissement intégré CENO qui combine des circuits électriques, un signal profinet et 2 canaux pour le gaz.L' anneau de glissement électrique et les unions rotatives pneumatiques / hydrauliques combinées sont conçus pour certaines applications spéciales où la transmission électrique et pneumatique ou hydraulique sont nécessairesPour plus d'informations, veuillez nous contacter.
Caractéristiques
- Peut intégrer le signal électrique hydraulique pneumatique & données
- Les canaux peuvent être jusqu'à 16 et les circuits électriques jusqu'à des centaines.
- Conception de la bride et installation facile
Applications
- Procession de nourriture
- Machines et appareils de découpe au laser
- Produits chimiques et pharmaceutiques
- Machines et appareils pour le remplissage
- Équipement médical
Optionnel
- Chaînes, circuits et tension
- Gaz ou liquide
- Méthode de scellement
- Dimension des limites
- Vitesse de fonctionnement
Spécification
|
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
|
Spécification |
| Circuits et courant |
10 circuits * 10A; groupe 2 * Signal Profinet |
| Voltage nominal |
Pour les appareils de commande électronique, la valeur de la valeur de la commande électronique est déterminée. |
| Résistance diélectrique |
Pour les appareils de commande électrique |
| Résistance à l'isolation |
Pour les appareils de commande électrique |
| Bruit électrique |
Pour les véhicules à moteur à combustion |
| Température de fonctionnement |
-20°C à +80°C |
| Humidité de travail |
RH de 60% |
| Niveau de protection IP |
Résistance à la corrosion |
| Vitesse de travail |
0 à 50 tr/min |
| Diamètre extérieur |
Ø120 mm |
| Matériau de contact |
Métal précieux |
| Matériel de logement |
alliage d'aluminium; |
| Taille du fil de plomb |
câble à 5 cœurs; fil blindé à 4 cœurs |
| Longueur du fil de plomb |
Le côté du rotor: 1000 mm; le côté du stator: 1000 mm |
| Installation |
Installation de la bride |
| Les joints rotatifs |
|
| La route |
2 canaux de gaz |
| Taille de l'interface |
G3/8 |
| Pression maximale |
1.0MPa |
Le dessin de contour
