1MPa Ø10mm Tub G1/4" Union rotative intégrée pneumatique avec signal thermo couple

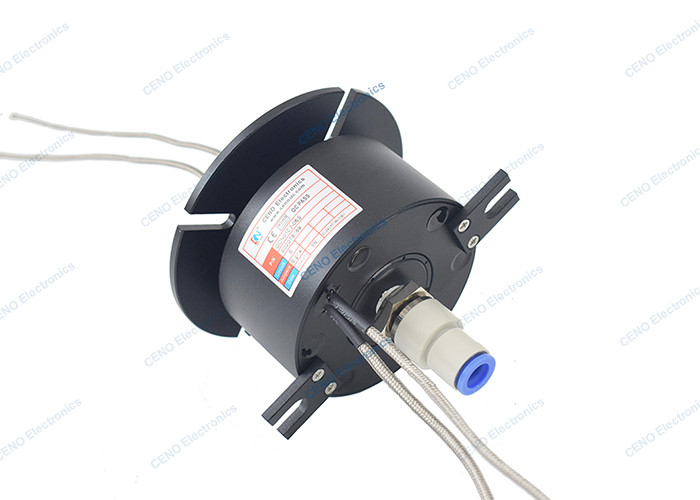

QCN0102-06S est un nouvel anneau pneumatique intégré de CENO combinant un signal thermique de type K de 2 groupes et un gaz de canal.Cet anneau de glissement est conçu pour certaines applications spéciales qui nécessitent à la fois thermo couple et pneumatique unions rotativesLe milieu pneumatique/hydraulique peut être l'air, l'hydrogène, l'azote, l'eau, l'huile, le liquide de refroidissement, etc. Continuous precious metal connection ensuring minimal thermal error making the design compatible with thermo couple and strain gauge instrumentation in general purpose instrumentation and testing equipmentPour plus d'informations, veuillez nous contacter.
Caractéristiques
- Intégrer la conception combiner thermo couple & pneumatique
- Conception de bride de structure compacte pour une installation plus facile
- Installation facile et maintenance gratuite
Applications
- Traitement alimentaire
- Machines de découpe au laser
- Métallurgie ferreuse
- Machines et appareils de découpe au laser
- Équipement médical
Optionnel
- Circuits, tension et courant
- Matériel médium
- Contacts / Matériaux de logement
- Grade IP
- Vitesse de fonctionnement
Spécification
|
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
|
Spécification |
| Courant et circuits |
Groupe 2 * Couple thermique de type K |
| Voltage nominal |
Pour les appareils à courant alternatif: |
| Résistance diélectrique |
Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure à: |
| Résistance à l'isolation |
Pour les appareils à courant alternatif: |
| Résistance au contact |
30 mΩ (50 tours par minute) |
| Matériau de contact |
Métal précieux |
| Matériau de logement |
Alliage d'aluminium |
| Température de fonctionnement |
-20°C à +60°C |
| Humidité de travail |
RH de 60% |
| Niveau de protection IP |
Résistance à la corrosion |
| Vitesse de fonctionnement |
0 à 250 tr/min |
| Taille du fil de plomb |
Fil de couple thermique de type K |
| Longueur du fil de plomb |
Le rotor: 300 mm; le stator: 300 mm |
| Diamètre extérieur |
Ø86 mm |
| Mode de rotation |
Installation de la bride |
| La route |
1 canal * gaz |
| Type de connexion |
Ø10 mm Tube @ G1/4 |
| La pression, Max. Je suis désolé. |
≤ 1,0 MPa |
Le dessin de contour
Notre société est fière de vous présenter notre dernier produit - le Servo Motor Ethernet Slip Ring intégré avec Union Rotative Pneumatique.Ce produit innovant est conçu pour offrir des performances et une fiabilité exceptionnelles dans des environnements industriels difficiles.
Tout d'abord, notre anneau de glissement est intégré à un servomoteur, fournissant des capacités de positionnement et de contrôle de mouvement de haute précision, avec une vitesse maximale de 5000 tours par minute et un couple de 0.1 à 5 Nm, ce produit est parfait pour un large éventail d'applications industrielles.
En outre, notre anneau de glissement est doté d'une connexion Ethernet haute vitesse, assurant une communication transparente entre les appareils.vous pouvez être sûr que vos données seront transmises rapidement et en toute sécurité.
Une autre caractéristique clé de notre produit est l'union pneumatique rotative. Ce composant permet le transfert d'air comprimé, de fluide hydraulique, ou d'autres gaz et liquides à travers l'anneau de glissement,ce qui le rend idéal pour une utilisation avec des systèmes pneumatiques et hydrauliques.
Notre anneau de glissement intégré est également très durable, conçu pour résister aux températures extrêmes, à l'humidité et aux vibrations.vous pouvez être assuré que votre équipement sera bien protégé même dans les conditions les plus difficiles.
Dans l'ensemble, notre anneau de glissement Ethernet Servo Motor intégré avec Union rotative pneumatique est un excellent choix pour tous ceux qui ont besoin d'un anneau de glissement fiable et de haute qualité pour les applications industrielles.Contactez-nous dès aujourd'hui pour en savoir plus ou pour passer une commande.
Notre service
1Répondez à votre demande dans 24 heures.
2Veuillez nous informer de vos articles intéressants et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande.
3Répondez à votre question en détail.
4Nous avons résolu le problème avec vous lors de l'utilisation de nos produits.
5Des échantillons vous seront offerts pour notre future coopération.
Questions fréquentes
1On fait quoi?
Nous nous concentrons sur le développement, la conception, la fabrication de glissades de haute qualité et offrons diverses solutions pour les systèmes rotatifs.
2Depuis quand sommes-nous dans le métier?
CENO a créé une entreprise de bagues à glissière depuis 2009.
3C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure stationnaire à une structure tournante.Un anneau de glissement peut être utilisé dans tout système électromécanique qui nécessite une rotation lors de la transmission de puissance ou de signauxIl peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages suspendus à des joints mobiles.
4Comment choisir une bague?
La bonne sélection d'une solution d'anneau de glissement nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Un bon point de départ pour votre recherche est avec nos bagues de glissement standardSi vous êtes convaincu qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.
5Vous avez des bagues sur mesure?
Oui, si vous êtes sûr qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.Nos ingénieurs trouveront la solution parfaite pour vos besoins..
Pourquoi avec le CENO?
CENO est une entreprise technologique dans le domaine des anneaux coulissants qui se consacre à la recherche et au développement, à la fabrication et à la vente.Nous avons des équipements de pointe et des instruments de test de haute précision pour assurer la qualité des produits et des performances fiablesL'installation couvre une superficie de 3000 mètres carrés et est située à Shenzhen en Chine.
Certification
ISO9001, CE, RoHS, UL, à l'épreuve des explosions
Avantages du CENO
Les membres de l'équipe d'ingénieurs ont plus de 10 ans d'expérience dans le domaine des anneaux de glissement. Les opérateurs travaillent sur des procédures critiques, tous qualifiés par une formation interne.
Le service fourni par le CENO
24 heures sur 24, 7 jours sur 7.
Production de masse et sur mesure.
L'offre de solution pour le système de rotation à 360°.
Bienvenue à nous consulter avec vos demandes pour tout système de rotation à 360 °. Nous fournirons un service à guichet unique pour vous répondre à temps à vos demandes.
