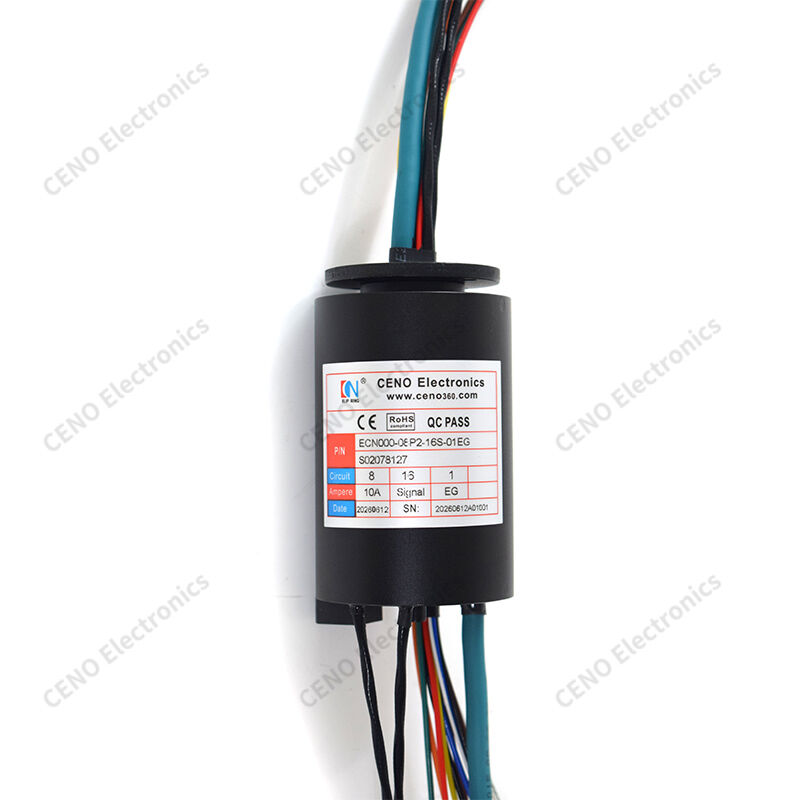

Ringe de glissement Ethernet avec boîtier anodisé dur pour une stabilité à long terme
ECN000-08P2-16S-01EG est un anneau de glissement Ethernet CENO permettant le transfert simultané de puissance, de signal et d'Ethernet tout en tournant à 360° sans limite angulaire.La partitionation interne des canaux maintient l'intégrité des données intacte dans un mouvement cyclique continu. Le boîtier en aluminium anodisé dur offre une stabilité mécanique fiable pour un déploiement sur le terrain à long terme. Chaque unité subit une validation de rotation en direct avant expédition. Conforme aux normes CE et RoHS,il prend en charge l'approvisionnement en volume et les ajustements sur mesure pour les constructeurs de machines, conçu pour les équipements rotatifs nécessitant un routage combiné de la puissance et des données réseau.
Caractéristiques
- Intégrité des données
- Canaux séparés
- Anodisé durement
- Montage de la bride
- Stable à long terme
Applications
- Système d'inclinaison
- Station de travail rotative
- Actuateurs robotiques
- Équipement d'essai tournant
- Montage rotatif de la vision
Optionnel
- Colorants au plomb
- Réglage de la dégradation
- Protection de l'arbre
- Soulagement de flexion
- Affectation de broche
Spécification
|
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
|
Spécification
|
|
Classement de protection
|
Résistance à la corrosion
|
|
Humidité de fonctionnement
|
Sous 60% de RH
|
|
Température de fonctionnement
|
-20°C à +60°C
|
|
Spécifications du fil
|
AWG17#/24# en conserve PTFE UL, câble blindé à deux noyaux en paire tordue, CAT
|
|
Voltage de fonctionnement
|
Pour les appareils de commande électrique
|
|
Nombre de circuits/courant
|
8 circuits × 10A; 12 circuits × signal; 2 groupes × RS485; 1 groupe × Gigabit Ethernet
|
|
Résistance diélectrique
|
≥ 300 VAC@50 Hz entre deux circuits
|
|
Résistance à l'isolation
|
Pour les appareils à courant alternatif, la fréquence d'alimentation doit être de 100 MΩ@300VDC
|
|
Fluctuation de la résistance de contact
|
≤ 30 mΩ (travail à 50 tr/min)
|
|
Longueur de plomb
|
Pour les véhicules à moteur électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
|
|
Vitesse de fonctionnement
|
0 à 300 tr/min
|
|
Méthode de montage
|
Extrémité du rotor entraînée par position plane, extrémité du stator fixée par bride
|
|
Matériau de contact
|
Métaux précieux/or contre or
|
|
Matériel de logement
|
Alliage d'aluminium, sablé et anodisé noir
|
|
Vie de service
|
10 millions de tours
|
Dessin de contour
