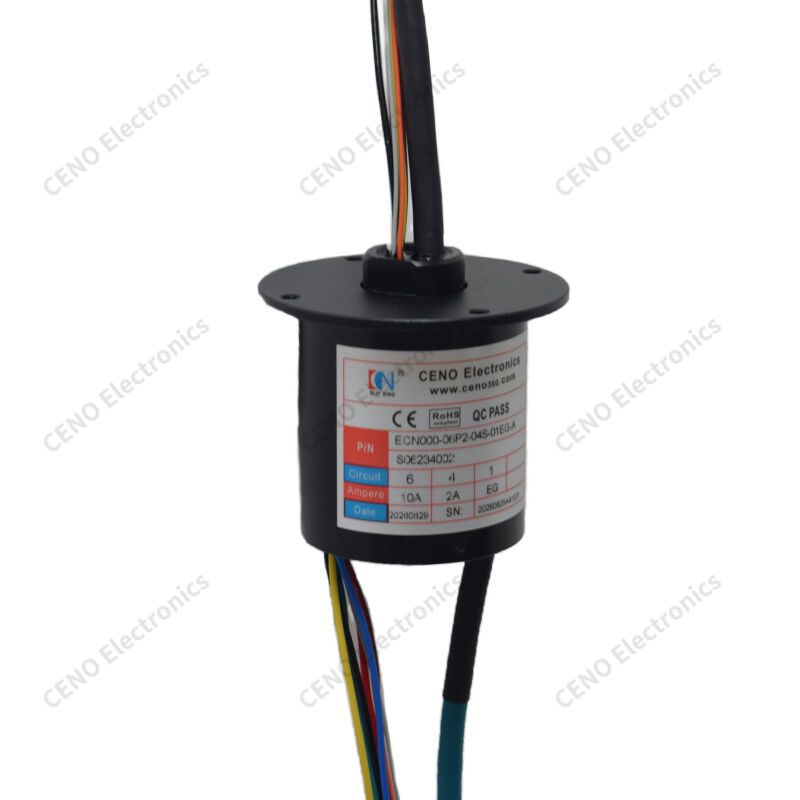

Bague de collecte Ethernet avec contacts dorés résistants aux vibrations pour équipement rotatif
ECN000-06P2-04S-01EG-A est une bague de collecte Ethernet de type bride CENO qui permet la transmission simultanée d'alimentation, de signaux discrets et de signaux Ethernet tout en tournant à l'infini à 360 degrés. Sa structure de contact dorée raffinée minimise la fluctuation du signal et la diaphonie entre les circuits d'alimentation et réseau. Le boîtier en aluminium usiné avec précision améliore la stabilité structurelle contre les vibrations. Chaque unité subit une inspection stricte des performances dynamiques avant l'expédition. Elle est certifiée CE et RoHS, prend en charge la production de masse et le réglage personnalisé pour les intégrateurs de systèmes, idéale pour les équipements rotatifs nécessitant une alimentation et une communication réseau ininterrompues.
Caractéristiques
- Anti-diaphonie
- Contacts dorés
- Résistant aux vibrations
- Montage par bride
- Température large
Applications
- Panoramique/inclinaison de surveillance
- Table de travail rotative
- Articulation robotique
- Testeur rotatif
- Unité rotative de caméra
Optionnel
- Spécification du fil
- Disposition des canaux
- Indice de protection IP
- Longueur du câble
- Bornes personnalisées
Spécification
|
ECN000-06P2-04S-01EG-A
|
Spécification
|
|
Protection (Indice IP)
|
IP51
|
|
Humidité de fonctionnement
|
60% HR
|
|
Température de fonctionnement
|
-50°C~+60°C
|
|
Taille du fil de plomb
|
AWG17#/24# Fil Téflon UL, CAT6
|
|
Tension nominale
|
0~220VAC/VDC
|
|
Circuits et courant
|
6 Circuits * 10A, 4 Circuits * 2A (Signal), 1 Groupe * 1000M Ethernet
|
|
Tension de tenue diélectrique
|
≥1000VAC@50Hz (Alimentation), 300VAC@50Hz (Signal)
|
|
Résistance d'isolement
|
500MΩ@500VDC (Alimentation), 100MΩ@300VDC (Signal)
|
|
Bruit électrique
|
Max 30mΩ
|
|
Longueur du fil de plomb
|
Rotor : 500mm, Stator : 500mm
|
|
Vitesse de fonctionnement
|
0~100 tr/min
|
|
Mode de rotation
|
Installation de la bride côté stator
|
|
Matériau de contact
|
Métal précieux / Or sur or
|
|
Matériau du boîtier
|
Alliage d'aluminium
|
Dessin d'ensemble
