Ethernet Slip Ring avec contact doré pour l'alimentation et l'Ethernet

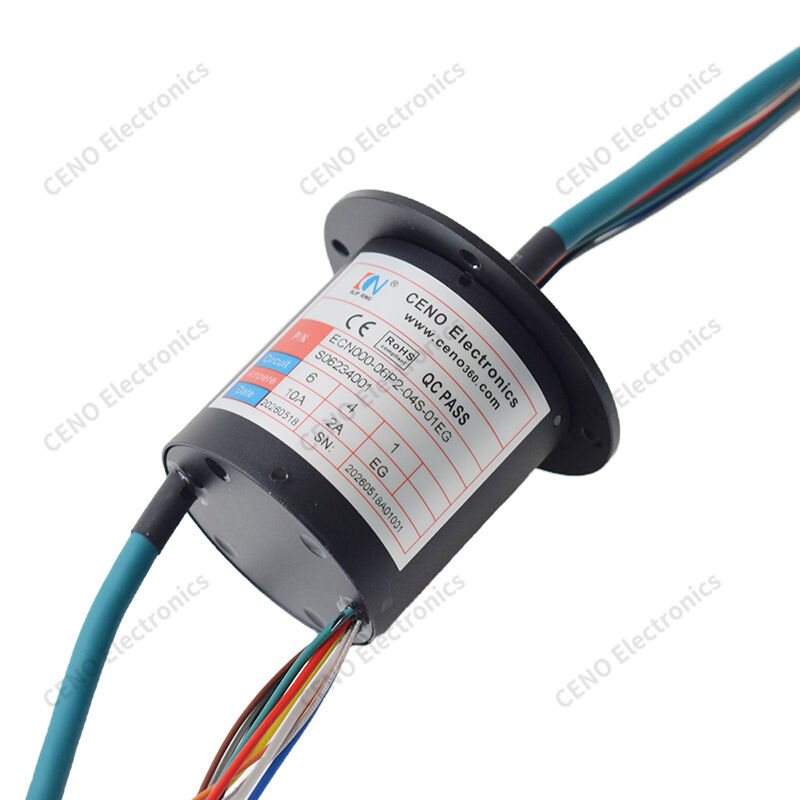

ECN000-06P2-04S-01EG est un anneau de glissement Ethernet monté sur une bride CENO qui combine des circuits d'alimentation, des signaux de capteurs et une voie Ethernet pour une transmission en rotation continue à 360 °.Construit avec une conception de contact multi-points en or sur or, il assure une performance électrique stable avec une faible résistance au contact et un bruit minimal.Chaque unité passe des tests dynamiques complets avant la livraisonConforme aux normes CE et RoHS, il prend en charge l'approvisionnement en vrac et l'ajustement personnalisé pour les fabricants OEM, parfait pour les équipements rotatifs nécessitant une transmission simultanée de l'alimentation et du signal réseau.
Caractéristiques
- Contacts avec de l'or
- Faible résistance
- Longue durée de vie
- Montage de la bride
- Large plage de températures
Applications
- Tente de sécurité
- Plateau tournant automatisé
- Joints de robot
- Table tournante d'essai
- Dispositif de surveillance rotatif
Optionnel
- Émetteur-récepteur
- Configuration du canal
- Mise à niveau IP
- Les conduites personnalisées
- Marquage OEM
Spécification
|
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
|
Spécification
|
|
Protection (grade IP)
|
Résistance à la corrosion
|
|
Humidité de travail
|
RH de 60%
|
|
Température de fonctionnement
|
-50°C à +60°C
|
|
Taille du fil de plomb
|
AWG17#File de téflon UL, CAT6
|
|
Voltage nominal
|
Pour les appareils de commande électronique, la valeur de la valeur de la commande électronique est déterminée.
|
|
Circuits et courant
|
6 circuits * 10A, 4 circuits * 2A ((signal), 1 groupe * 1000M Ethernet
|
|
Résistance diélectrique
|
Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage.
|
|
Résistance à l'isolation
|
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
|
|
Bruit électrique
|
Maximum 30 mΩ
|
|
Longueur du fil de plomb
|
Rotor: 300 mm, stator: 300 mm
|
|
Vitesse de travail
|
0 à 100 tr/min
|
|
Mode de rotation
|
Installation de la bride latérale du stator
|
|
Matériau de contact
|
Métal précieux/Or à or
|
|
Matériel de logement
|
Alliage d'aluminium
|
Dessin de contour
Pourquoi avec le CENO?
CENO est une entreprise technologique dans le domaine des anneaux coulissants qui se consacre à la recherche et au développement, à la fabrication et à la vente.Nous avons des équipements de pointe et des instruments de test de haute précision pour assurer la qualité des produits et des performances fiablesL'installation couvre une superficie de 3000 mètres carrés et est située à Shenzhen en Chine.
Certification
ISO9001, CE, RoHS, UL, à l'épreuve des explosions
Avantages du CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des anneaux de glissement. Les opérateurs travaillent sur des procédures critiques, tous qualifiés par une formation interne.
Le service fourni par le CENO
24 heures sur 24, 7 jours sur 7.
Production de masse et sur mesure.
L'offre de solution pour le système de rotation à 360°.
Bienvenue à nous consulter avec vos demandes pour tout système de rotation à 360 °. Nous fournirons un service à guichet unique pour vous répondre en temps opportun à vos demandes.
