Ethernet Slip Ring 100 Mbps Connecteur rotatif OEM

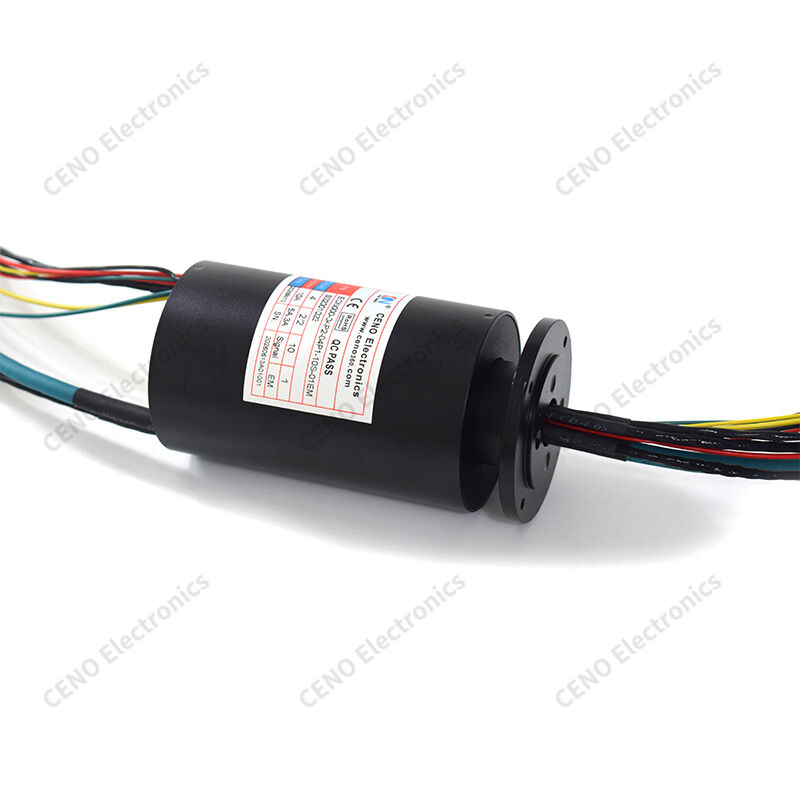

ECN000-04P2-04P1-10S-01EM est un anneau de glissement Ethernet CENO monté sur une bride et adopte des ensembles de contact en or de précision pour transmettre la puissance.les signaux de commande et les données Ethernet de 100 Mbps par rotation continue à 360°. La bride de montage intégrée permet l'assemblage direct sans adaptateurs supplémentaires. Le câblage différentiel optimisé préserve l'appariement d'impédance et minimise la perte de paquets de données.Ce connecteur de données rotatif robuste passe l'inspection CE & RoHS et est conçu pour les commandes OEM en vrac de machines industrielles rotatives à moyenne vitesse.
Caractéristiques
- Montage de la bride
- Contacts avec de l'or
- Canaux Ethernet
- Impédance correspondante
Applications
- appareils photo PTZ
- Plateaux rotatifs
- Équipements de contrôle
- Matériel d'emballage
Optionnel
- Longueur du câble
- Des prises RJ45
- Le câblage du bouclier
- Configuration du circuit
Spécification
|
Le nombre d'émissions de CO2 est déterminé par la fréquence d'émission de CO2.
|
Spécification
|
|
Classification de la protection
|
Résistance à la corrosion
|
|
Humidité de fonctionnement
|
inférieure à 60% RH
|
|
Température de fonctionnement
|
-40°C à +60°C
|
|
Spécifications du fil
|
AWG17#/22# câble teflon en conserve, double ou quadruple, double câble blindé (0,2 mm2), CAT6
|
|
Voltage de fonctionnement
|
0 ̊48 VAC/VDC
|
|
Nombre de circuits/courant
|
4 circuits × 10 A (48 V); 2 circuits × 5 A (24 V);
2 circuits × 3 A (24 V); 1 groupe × CAN;
1 groupe × RS422; 1 groupe × RS485;
1 groupe × 100 Mbps Ethernet
|
|
Résistance diélectrique
|
≥ 500 VAC @ 50 Hz entre deux circuits
|
|
Résistance à l'isolation
|
Pour les appareils de commande électrique
|
|
Fluctuation de la résistance de contact
|
≤ 30 mΩ (lorsqu'il fonctionne à 600 tr/min)
|
|
Longueur du plomb
|
le rotor: 500 mm; le stator: 500 mm
|
|
Vitesse de fonctionnement
|
0 ′ 60 tours par minute
|
|
Méthode de montage
|
extrémité du rotor fixée à l'arbre fourni par le client avec des vis
|
|
Matériau de contact
|
métal précieux
|
|
Matériau de logement
|
alliage d'aluminium, sablé et anodisé noir
|
Dessin de contour
