Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
  • Anneaux de dérapage de capsules testés en usine avec traçabilité
Anneaux de dérapage de capsules testés en usine avec traçabilité

Anneaux de dérapage de capsules testés en usine avec traçabilité

Lieu d'origine Chine
Nom de marque CENO
Certification CE,RoHS,UL,ISO9001
Numéro de modèle ACN35-06P-24S-03EM
Détails du produit
Indice de protection:
IP40
Lieu d'origine:
En dessous de 60 % HR
Température de fonctionnement:
– 40°C à +60°C
Spécifications des fils:
Fil Téflon® étamé AWG 17#/14#/28# @ UL ; paire blindée torsadée à deux conducteurs (AWG 26#) ; CAT6
Tension de fonctionnement:
0–280 VCA/VCC
Courant par sonnerie/canal:
2 circuits × 20 A (à 28 V) ; 2 circuits × 15 A (à 28 V) ; 2 circuits × 10 A (à 28 V) ; 24 circuits d
Rigidité diélectrique:
≥300 VAC à 50 Hz entre deux circuits quelconques
Résistance d'isolation:
≥100 MΩ à 250 VCC
Variation de résistance de contact:
≤30 mΩ (mesuré à 50 tr/min)
Longueur du fil de plomb:
Rotor : 500 mm ; Stator : 300 mm
Vitesse de fonctionnement:
0 à 100 tr/min
Méthode de montage:
Extrémité du rotor fixée à la broche fournie par le client avec des vis
matériel de contact:
Métal précieux
Matériau du boîtier:
Alliage d'aluminium sablé et noir
Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Négociable
Détails d'emballage
Carton
Délai de livraison
Hors de l'étagère
Conditions de paiement
T / T, Paypal, Western Union, L / C
Capacité d'approvisionnement
10000pcs mois
Description du produit

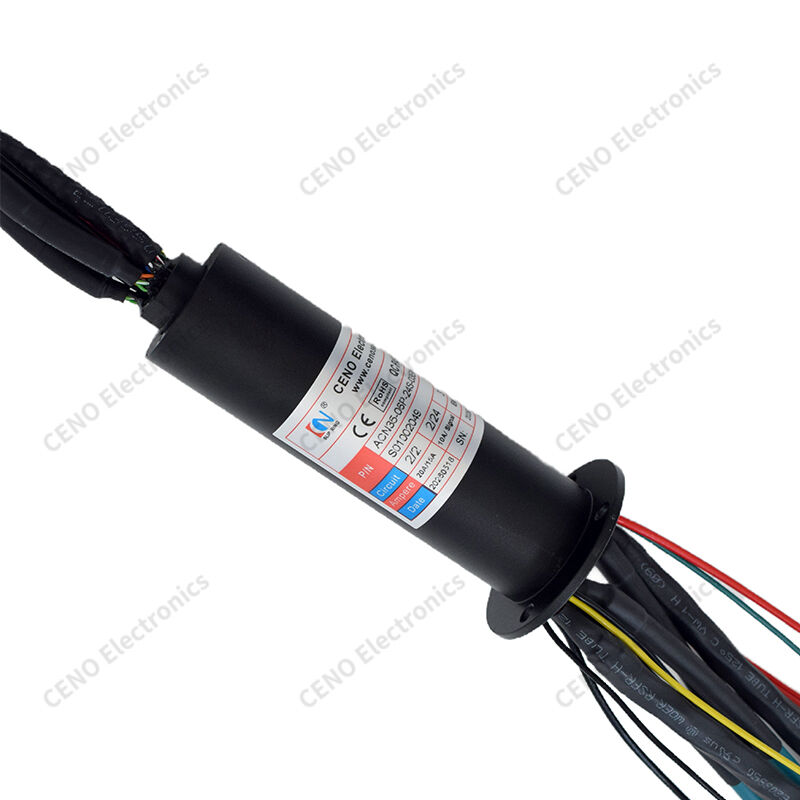

Bague collectrice à capsule testée en usine avec traçabilité


L'ACN35-06P-24S-03EM est une bague collectrice de type capsule CENO qui permet une rotation continue illimitée à 360 degrés pour transférer la puissance et les signaux de commande sans enchevêtrement ni rupture de fils. Les paires de contacts en métaux précieux intégrées offrent des performances électriques stables pour l'intégration d'équipements OEM en grand volume. Chaque unité subit des tests complets en usine avec une traçabilité SN unique. Des fils haute température approuvés UL sont équipés. Des modèles standard sont disponibles, ainsi que des solutions personnalisées flexibles pour les acheteurs en gros, largement déployées dans les machines tournantes et les systèmes d'automatisation.


Caractéristiques

  • Contacts en métaux précieux
  • Faible couple de rotation
  • Cohérence des lots
  • Traçabilité SN
  • Haute isolation
  • Faible dérive de résistance

Applications

  • Plateformes panoramiques/inclinables
  • Assemblages robotiques
  • Tables de travail rotatives
  • Machines de divertissement
  • Instruments de test
  • Équipement d'automatisation

Optionnel

  • Nombre de canaux personnalisé
  • Longueur de câble modifiée
  • Courant nominal plus élevé
  • Marquage sous marque de distributeur
  • Intégration de signaux spéciaux
  • Réglage de vitesse étendu


Spécification


ACN35-06P-24S-03EM

Spécification

Indice de protection

IP40

Humidité de fonctionnement

Inférieure à 60 % HR

Température de fonctionnement

–40 °C à +60 °C

Spécifications des fils

Fil Teflon® étamé AWG 17#/14#/28# @ UL ; paire torsadée blindée à deux conducteurs (AWG 26#) ; CAT6

Tension de fonctionnement

0–280 VAC/VDC

Courant par anneau/canal

2 circuits × 20 A (à 28 V) ; 2 circuits × 15 A (à 28 V) ; 2 circuits × 10 A (à 28 V) ; 24 circuits de signal ; 3 ensembles Ethernet 100 Mbps

Rigidité diélectrique

≥300 VAC @ 50 Hz entre deux circuits quelconques

Résistance d'isolement

≥100 MΩ @ 250 VDC

Variation de la résistance de contact

≤30 mΩ (mesurée à 50 tr/min)

Longueur du fil de connexion

Rotor : 500 mm ; Stator : 300 mm

Vitesse de fonctionnement

0–100 tr/min

Méthode de montage

Extrémité du rotor fixée à la broche fournie par le client avec des vis

Matériau de contact

Métal précieux

Matériau du boîtier

Alliage d'aluminium, sablé et anodisé noir


Dessin d'ensemble

Anneaux de dérapage de capsules testés en usine avec traçabilité


 Notre service
1. Répondre aux demandes de renseignements en 24 heures.
2. Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande dans les plus brefs délais.
3. Répondre en détail à votre question.
4. Résoudre le problème avec vous lors de l'utilisation de nos produits.
5. Des échantillons vous seront proposés pour notre future coopération.

FAQ

1. Que faisons-nous ?
Nous nous concentrons sur le développement, la conception, la fabrication de bagues collectrices de haute qualité et proposons diverses solutions pour les systèmes rotatifs.

2. Depuis combien de temps sommes-nous dans le secteur ?
CENO a lancé son activité de bagues collectrices en 2009. Des milliers de clients ont accepté nos produits ou services.

3. Qu'est-ce qu'une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure fixe à une structure rotative. Une bague collectrice peut être utilisée dans tout système électromécanique qui nécessite une rotation tout en transmettant de la puissance ou des signaux. Elle peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils susceptibles de s'endommager pendant les mouvements des articulations mobiles.

4. Comment choisir une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice nécessite des détails sur les paramètres de fonctionnement de votre application, y compris le nombre total de circuits, la tension et le courant par circuit, la vitesse de fonctionnement et le type de montage. Un bon point de départ pour votre recherche est nos bagues collectrices standard. Si vous êtes convaincu qu'une solution personnalisée/modifiée est la plus probable ou si vous avez besoin d'aide pour votre sélection, contactez-nous pour commencer.

5. Proposez-vous des bagues collectrices personnalisées ?
Oui, si vous êtes convaincu qu'une solution personnalisée/modifiée est la plus probable ou si vous avez besoin d'aide pour votre sélection, contactez-nous pour commencer. Nos ingénieurs proposeront une solution parfaite pour vos besoins.

Pourquoi choisir CENO
CENO est une entreprise technologique dans le domaine des bagues collectrices qui s'engage dans la recherche et le développement, la fabrication et la vente. Nous disposons d'équipements de pointe et d'instruments de test de haute précision pour garantir la qualité des produits et des performances fiables. La surface de l'usine couvre 3000 mètres carrés et est située à Shenzhen, en Chine.

Certification
ISO9001, CE, RoHS, UL, Antidéflagrant

Avantage CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des bagues collectrices. Les opérateurs travaillant sur des procédures critiques sont tous qualifiés par une formation interne.

Service fourni par CENO
Service de conseil 24 heures sur 24, 7 jours sur 7.
Production en masse et personnalisée.
Offre de solutions pour systèmes de rotation à 360°.

Bienvenue à nous consulter pour vos demandes concernant tout système de rotation à 360°. Nous vous fournirons un service complet en répondant rapidement à vos demandes.
