Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
  • Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°
Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°

Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°

Lieu d'origine Chine
Nom de marque CENO
Certification CE,RoHS,UL,ISO9001
Numéro de modèle ECN055-C-13P4
Détails du produit
Indice de protection:
Ip00
Lieu d'origine:
＜60 % HR
Température de fonctionnement:
–20°C à +60°C
Tension de fonctionnement:
0–230 VCA/VCC
Nombre de circuits / courant:
13 circuits × 25 A
Rigidité diélectrique:
≥1 000 VCA à 50 Hz entre les circuits (courant)
Résistance d'isolation:
500 MΩ à 500 VCC (courant)
Fluctuation de résistance de contact:
≤30 mΩ (à 50 tr/min)
Longueur du fil de plomb:
Rotor : bornier de 4,0 mm² ; Stator : bornier de 4,0 mm²
Vitesse de fonctionnement:
0 à 200 tr/min
Méthode de montage:
Côté rotor fixé à l'arbre fourni par le client avec des vis
matériel de contact:
Cuivre‑graphite
Matériau du boîtier:
Alliage d'aluminium sablé et anodisé noir
Diamètre du trou traversant:
∅55 millimètres
Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Négociable
Détails d'emballage
Carton
Délai de livraison
Hors de l'étagère
Conditions de paiement
T / T, Paypal, Western Union, L / C
Capacité d'approvisionnement
10000pcs mois
Description du produit

Rings de glissement multicanaux pour une transmission à rotation illimitée à 360°

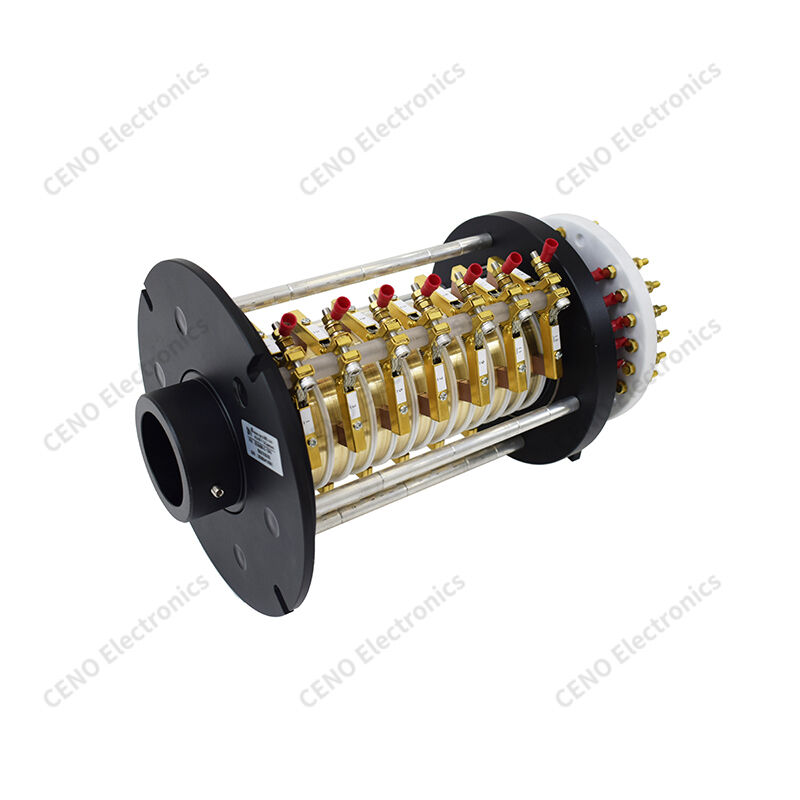

ECN055-C-13P4  is CENO  High-Current Multi-Channel Through-Bore Slip Ring is a rotary electrical joint designed to transmit large power currents and control signals while supporting 360° unlimited continuous rotationIl est constitué d'anneaux de rotor en cuivre plaqué d'or et d'assemblages élastiques de brosses en alliage d'or, avec des couches isolantes entre chaque canal de circuit pour prévenir les courts-circuits.L'arbre creux central permet aux câblesLes bornes du rotor et du stator sont équipées de capuchons isolants pour le câblage sécurisé,d'une épaisseur n'excédant pas 50 mm,, adapté aux équipements industriels rotatifs de longue durée.



Caractéristiques

  • Rotation à 360°
  • Contacts de plaquage par or
  • Transmission multicanal
  • Faible perte de frottement
  • Conception de l'arbre creux
  • Charge de courant élevée

Applications

  • Turbine éolienne
  • Crane à roulement
  • Disque tournant radar
  • Machines pour le galvanisation
  • Machines de forage de tunnels
  • Matériel de loisirs

Optionnel

  • Courant personnalisé
  • Canaux de signal supplémentaires
  • Grade d'isolation spécial
  • revêtement résistant à la corrosion
  • Flanche de montage personnalisée

Spécification

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Spécification

Classification de la protection

Pour les appareils électroniques

Humidité de fonctionnement

< 60% de RH

Température de fonctionnement

¥20°C à +60°C

Voltage de fonctionnement

0 ̊230 VAC/VDC

Nombre de circuits / courant

13 circuits × 25 A

Résistance diélectrique

≥ 1000 VAC @ 50 Hz entre les circuits (courant)

Résistance à l'isolation

Pour les appareils de commande électronique, la valeur de l'électricité utilisée doit être supérieure ou égale à:

Fluctuation de la résistance de contact

≤ 30 mΩ (à 50 tr/min)

Longueur du fil de plomb

Le rotor: bloc terminal de 4,0 mm2;

Stateur: bloc terminal de 4,0 mm2

Vitesse de fonctionnement

0 ‰ 200 tours par minute

Méthode de montage

Côté du rotor fixé à l'arbre fourni par le client avec des vis

Matériau de contact

D'une teneur en aluminium inférieure ou égale

Matériau de logement

Alliage d'aluminium, sablé et anodisé en noir

Diamètre du trou

55 mm


Dessin de contour

Rings de glissement multicanaux pour une transmission à rotation illimitée à 360° 0

Notre service
1Répondez à votre demande dans 24 heures.
2Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande.
3Répondez à votre question en détail.
4Nous avons résolu le problème avec vous lors de l'utilisation de nos produits.
5Des échantillons vous seront offerts pour notre future coopération.

Questions fréquentes

1On fait quoi?
Nous nous concentrons sur le développement, la conception, la fabrication de glissades de haute qualité, et offrons diverses solutions pour les systèmes rotatifs.

2Depuis quand sommes-nous dans le métier?
CENO a créé une entreprise de bagues à glissière depuis 2009.

3C'est quoi une bague de glissement?
Un anneau de glissement est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure stationnaire à une structure tournante.Un anneau de glissement peut être utilisé dans tout système électromécanique qui nécessite une rotation lors de la transmission de puissance ou de signauxIl peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages suspendus à des joints mobiles.

4Comment choisir une bague?
La bonne sélection d'une solution d'anneau de glissement nécessite des détails sur les paramètres de fonctionnement de votre application, y compris les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Un bon point de départ pour votre recherche est avec nos bagues de glissement standardSi vous êtes convaincu qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.

5Vous avez des bagues sur mesure?
Oui, si vous êtes sûr qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide dans votre sélection, contactez-nous pour commencer.Nos ingénieurs trouveront la solution parfaite pour vos besoins..

Pourquoi avec le CENO?
CENO est une entreprise technologique dans le domaine des anneaux coulissants qui se consacre à la recherche et au développement, à la fabrication et à la vente.Nous avons des équipements de pointe et des instruments de test de haute précision pour assurer la qualité des produits et des performances fiablesL'installation couvre une superficie de 3000 mètres carrés et est située à Shenzhen en Chine.

Certification
ISO9001, CE, RoHS, UL, à l'épreuve des explosions

Avantages du CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des anneaux de glissement. Les opérateurs travaillent sur des procédures critiques, tous qualifiés par une formation interne.

Le service fourni par le CENO
24 heures sur 24, 7 jours sur 7.
Production de masse et sur mesure.
L'offre de solution pour le système de rotation à 360°.

Bienvenue à nous consulter avec vos demandes pour tout système de rotation à 360 °. Nous fournirons un service à guichet unique pour vous répondre en temps opportun à vos demandes.
