Intégrer le signal Ethernet et le joint rotatif radiofréquence pour les environnements à basse température

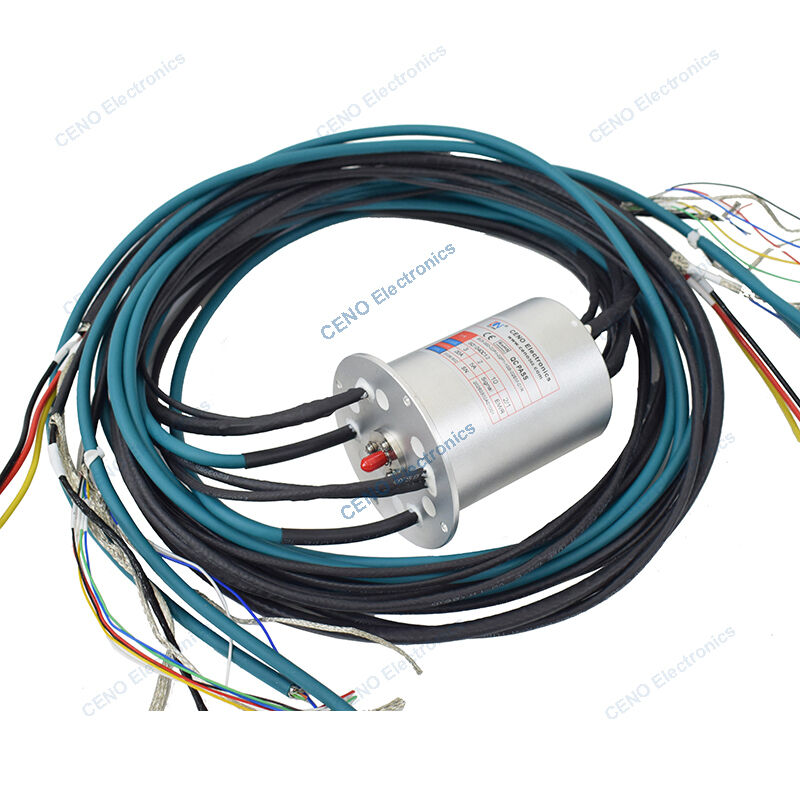

ECN000-03P4-02P1-10S-02EM-01R est une bague collectrice intégrée CENO qui combine l'énergie électrique, le signal Ethernet et le joint rotatif RF pour le système radar ou la station terrienne par satellite. La série de bagues collectrices intégrées CENO est constituée de circuits personnalisés non standard, de circuits optionnels, de courant, de tension et de joint rotatif RF pour différentes applications. Il peut être hautement intégré à divers modules de transmission pour former une solution de connexion rotative multifonctionnelle. Pour plus d'informations veuillez nous contacter
Spécification
|
ECN000-03P4-02P1-10S-02EM-01R Spécification
|
|
Courant et circuits
|
3* 20A ; 2*5A; 6 * signaux ; 1*RS422 ; 2 * signaux Ethernet
|
|
Tension nominale
|
0 ~ 220 VCA/VCC
|
|
Rigidité diélectrique
|
≥1 500 VCA à 50 Hz ;≥500 VCA à 50 Hz
|
|
Résistance d'isolement
|
≥500MΩ@500 VCC ;≥100MΩ@100 V CC
|
|
Onde de résistance de contact
|
≤ 30mΩ
|
|
Température de travail
|
-40°C~+80°C
|
|
Humidité de travail
|
60 % HR
|
|
Degré de protection IP
|
IP51
|
|
Vitesse de fonctionnement
|
0~300tr/min
|
|
Diamètre extérieur
|
Ø76mm
|
|
Matériel de contact
|
Métal précieux ; De l'or à l'or
|
|
Matériau du boîtier
|
Alliage d'aluminium
|
|
RF
|
Paramètres
|
|
Furie des fréquences
|
DC-4,5GH
|
|
Type de connexion
|
SMA-F(50Ω)
|
|
Insérer la perte
|
≤0,3dB
|
|
Insérer une plage de perte
|
≤0,05dB
|
|
WSR
|
≤1,25
|
|
WSR C
|
≤0,05
|
|
Puissance de pointe
|
100 W @CC – 2 GHz
|
Caractéristiques
toi Conception intégrée combinant Ethernet, alimentation et joint rotatif RF
toi Transmission Stable, pas de code de chaîne, peut intégrer divers signaux/données
toi Installer une maintenance facile et gratuite
Applications
toi Machine automatique
toi Antenne radar
toi Système de guerre électronique
toi Station terrienne satellite
toi Matériel médical
Facultatif
toi Circuit, tension, courant
toi Chaînes ! plage de fréquence
toi Contact / Matériaux du boîtier
toi Degré de protection
Vitesse de travail & température
Dessin au trait
