Rings de glissement RF à basse température intégrés avec joint rotatif à radiofréquence

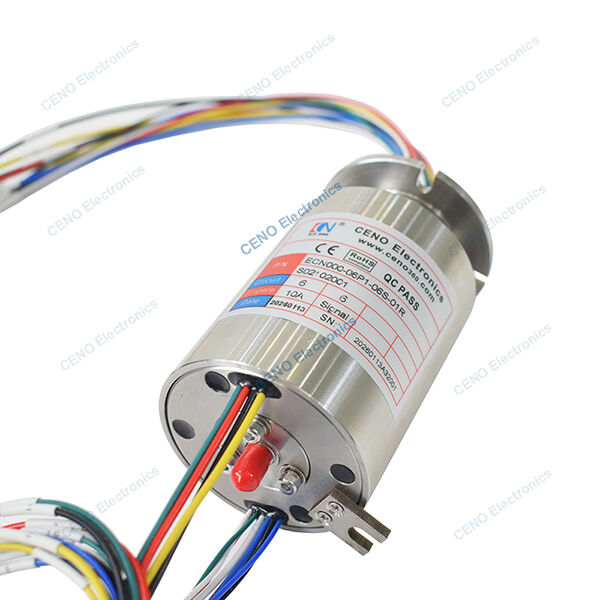

L'ECN000-06P1-06S-01R est un circuit intégré CENO à anneau de glissement combinant la puissance et la radiofréquence à un canal avec une fréquence DC~30 GHz adaptée à un environnement de -55°C à +85°C.CENO Integrated Slip Rings est une solution de connexion rotative multifonctionnelle qui intègre fortement divers modules de transmission tels que les anneaux de glissement de puissanceIls sont spécialement conçus pour la transmission simultanée en rotation d'électricité, de lumière, de signaux,et fluides/gaz dans des systèmes complexesPour plus d'informations, veuillez nous contacter.
Spécification
| Le montant de l'aide est calculé à partir de l'ensemble des ressources disponibles.Spécification |
| Courant et circuits |
6 *10A; 6 * Le signal |
| Voltage nominal |
Pour les appareils de commande électrique, la valeur de la valeur de la commande électrique est déterminée. |
| Résistance diélectrique |
Pour les appareils de commande électrique |
| Résistance à l'isolation |
Pour les appareils de commande électrique |
| Vague de résistance au contact |
≤ 10 mΩ |
| Température |
-40°C à +70°C (ouest); -55°C à +85°C (sud) |
| Humidité de travail |
60 % RH |
| Niveau de protection IP |
Résistance à la corrosion |
| Vitesse de fonctionnement |
0 à 60 tours par minute |
| Diamètre extérieur |
Ø56 mm |
| Matériau de contact |
Métal précieux |
| Matériau de logement |
d'acier inoxydable |
| RF |
Paramètres |
| Le canal |
1 |
| Plage de fréquences |
DC-30 GHz |
| Puissance (18 GHz) |
20w@18GHz |
| VSWR, au maximum |
1.35@DC~8 GHz;
1.75@DC8~18 GHz;
2.5@DC18~30 GHz
|
| VSWR WOW, au maximum |
0.15 |
| Perte d'insertion, au plus |
0.15 dB |
| Changement de phase 360 maximum |
1.5 dB |
Caractéristiques
1 canaux RF optionnels jusqu'à 8
2 Circuits d'alimentation 1 à 300 optionnels
3 Performances stables, fonctions de variété
4 Vêtements à basse température -55°C à +85°C
5 Installation facile et maintenance gratuite.
Applications
1 Antenne radar
2 Vidéo HD
3 Station terrestre par satellite
4 Équipement de transmission
5 Équipement médical
Optionnel
1 Circuit, tension et canaux
2 Plage de fréquences
3 Structure
4 Grade de protection
5 vitesse de travail et température
Dessin de contour
