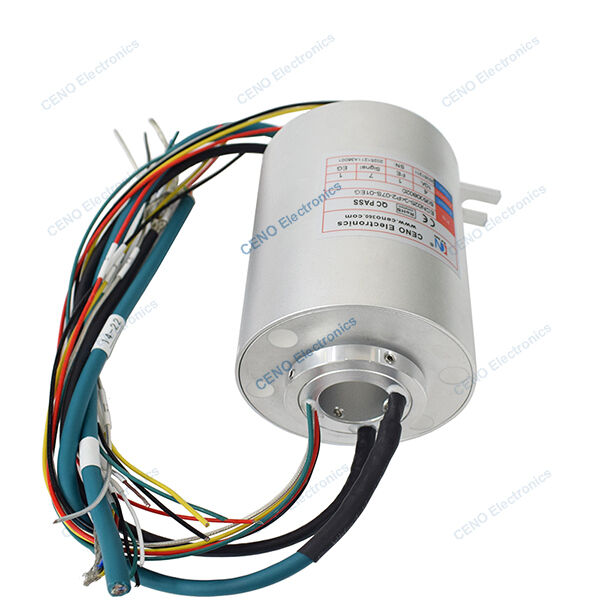

Bague collectrice Ethernet combinant alimentation électrique et signal d'encodeur pour robot industriel
ECN025-04P2-07S-01EG est une bague collectrice Ethernet CENO combinant des circuits d'alimentation électrique et une conception à trou traversant avec un alésage interne de 25 mm en option. Les bagues collectrices Ethernet sont des bagues collectrices électriques spécialisées qui intègrent des capacités de transmission de signaux Ethernet. Leur fonction principale est de réaliser une transmission de données Ethernet ininterrompue, à faible latence et à faible taux d'erreur entre les composants rotatifs et fixes, tout en étant compatibles avec la transmission d'alimentation et de signaux de contrôle généraux. Pour plus d'informations, veuillez nous contacter.
Caractéristiques
u Trou traversant 3mm-980mm en option
u Circuits 1 - 300 circuits en option
u Transmission stable, pas de code de chaîne, peut intégrer divers signaux/données
u Installation facile et sans entretien
Applications
u Machine automatique
u Machine de test à plateau tournant
u Équipement d'emballage
u Machines de remplissage
u Équipement médical
Optionnel
u Circuit, tension, courant
u Signaux et données
u Matériaux de contact/boîtier
u Degré de protection
Vitesse et température de fonctionnement
Spécification
| ECN025-04P2-07S-01EG Spécification |
| Courant et circuits |
4 * 10A ; 1 * PE ; 7 * Encodeur ; 1 * Ethernet 1000M |
| Tension nominale |
0 ~ 380 VAC/VDC |
| Résistance diélectrique |
≥1000VAC@50Hz ; ≥300VAC@50Hz |
| Résistance d'isolement |
≥500MΩ@500VDC ; ≥100MΩ@100VDC |
| Onde de résistance de contact |
≤ 30mΩ |
| Température de fonctionnement |
-20°C~+60°C |
| Humidité de fonctionnement |
60 %HR |
| Degré de protection IP |
IP51 |
| Vitesse de fonctionnement |
0~300 tr/min |
| Diamètre intérieur |
Ø25,4 mm |
| Diamètre extérieur |
Ø86mm |
| Matériau de contact |
Métal précieux |
| Matériau du boîtier |
Alliage d'aluminium |
| Taille et longueur du fil de connexion |
Selon la personnalisation |
| Installation |
Installation à bride |
Schéma d'encombrement
|
Application
|
Pourquoi choisir CENO
CENO est une entreprise technologique dans le domaine des bagues collectrices qui s'engage dans la recherche et le développement, la fabrication et la vente. Nous disposons d'équipements de pointe et d'instruments de test de haute précision pour garantir la qualité des produits et des performances fiables. La superficie des installations couvre 3000 mètres carrés et est située à Shenzhen, en Chine.
Certification
ISO9001, CE, RoHS, UL, Antidéflagrant
Avantage CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des bagues collectrices. Les opérateurs travaillant sur les procédures critiques sont tous qualifiés par une formation interne.
Services fournis par CENO
Service de consultation 24 heures sur 24, 7 jours sur 7.
Production de masse et personnalisée.
Offre de solutions pour système de rotation à 360°.
N'hésitez pas à nous consulter pour vos demandes concernant tout système de rotation à 360°. Nous vous fournirons un service unique pour répondre rapidement à vos demandes.
