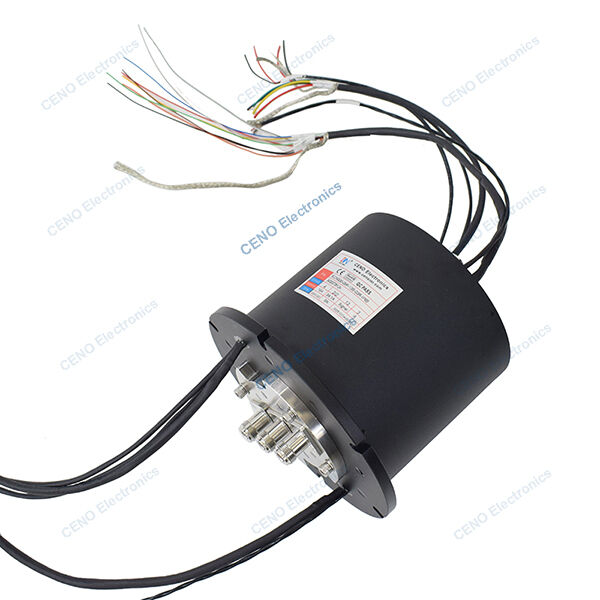

Joint rotatif RF 3 canaux basse température avec alimentation intégrée et bague collectrice radiofréquence
ECN000-02P1-03S-02R-IP65 est une bague collectrice RF intégrée CENO combinant des circuits d'alimentation électrique et un joint rotatif radiofréquence à 2 canaux, adaptée aux environnements à basse température. Les bagues collectrices intégrées CENO sont des solutions de connexion rotative multifonctionnelles qui intègrent fortement divers modules de transmission tels que la bague collectrice d'alimentation, les joints rotatifs RF et les canaux pneumatiques/hydrauliques, spécialement conçues pour la transmission rotative simultanée dans des systèmes complexes. Pour plus d'informations, veuillez nous contacter.
Spécification
| ECN000-08P-13S-03R-IP65 Spécification |
| Courant et circuits |
4 * 10A; 2*3A; 2*1A; 11*10 Signal; 1*485Signal |
| Tension nominale |
0 ~ 220 VAC/VDC |
| Résistance diélectrique |
≥500VAC@50Hz; ≥300VAC@50Hz |
| Résistance d'isolement |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Onde de résistance de contact |
≤30mΩ |
| Température de fonctionnement |
-40°C~+60°C; -45°C~+70°C |
| Humidité de fonctionnement |
60 %HR |
| Degré de protection IP |
IP65 |
| Vitesse de fonctionnement |
0~30 tr/min |
| Diamètre extérieur |
Ø150mm |
| Matériaux |
Métal précieux / Alliage d'aluminium |
| Installation |
Installation à bride |
| Joint rotatif radiofréquence |
| Canaux |
Canal 1 |
Canal 2 |
Canal 3 |
| Type de connecteur |
N-F(50Ω) |
N-F(50Ω) |
N-F(50Ω) |
| Plage de fréquences |
DC à 2GHz |
DC à 800Hz |
DC à 800Hz |
| Puissance moyenne (max) |
20W |
20W |
20W |
| ROS (max) |
1.3 |
1.3 |
1.3 |
| ROS (max) |
0.1 |
0.1 |
0.1 |
| Perte d'insertion (max) |
0.4dB |
0.4dB |
0.4dB |
| Variation d'insertion (max) |
0.15dB |
0.15dB |
0.15dB |
| Isolation |
70dB |
70dB |
70dB |
Caractéristiques
- Structure compacte avec conception intégrée et signaux/données en option
- Convient aux basses températures, performances stables, type d'étanchéité élevé
- Installation facile et entretien gratuit
Applications
- Machine automatique
- Navigation de recherche scientifique
- Radar de contrôle du trafic aérien
- Système de nacelle photoélectrique
- Vidéo haute définition
Optionnel
- Circuit, Tension, Courant
- Canaux / Plage de fréquences
- Contacts / Matériaux du boîtier
- Degré de protection
- Vitesse et température de fonctionnement
Schéma d'encombrement
