2 canaux de radiofréquence articulation rotative avec combinaison d'anneau à glisser RF basse température

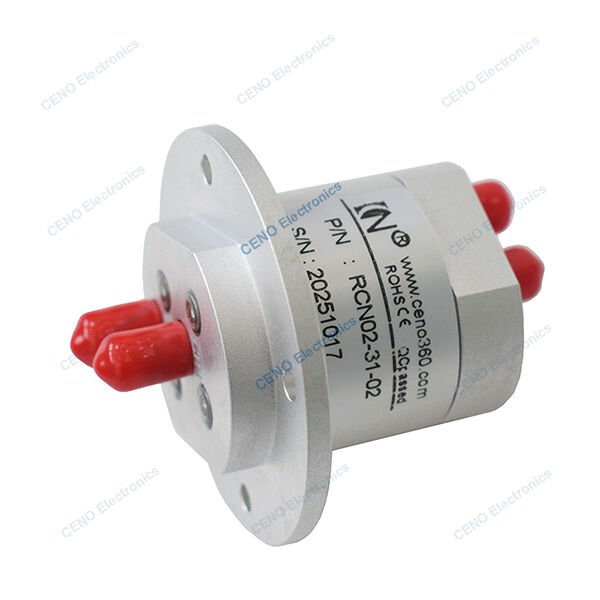

RCN02-31-02 est un joint rotatif coaxial à radiofréquence de 2 canaux CENO avec une plage de fréquences DC-2 GHz et 29-31 GHz.Les joints rotatifs RF sont utilisés dans des applications de rotation continue pour transmettre des signaux à haute fréquence et à grande vitesse entre des composants fixes et rotatifsLes joints rotatifs RF présentent une structure compacte, des performances stables, un excellent blindage, de fortes capacités anti-interférences et une facilité d'intégration pour différentes applications.Pour plus d'informations, veuillez nous contacter.
Spécification
| RCN02-31-02 Pour les produits à base de plantesSpécification |
| Les canaux |
Le produit doit être présenté dans la boîte. |
Pour les métaux, les émissions de dioxyde de carbone sont calculées à partir de la méthode suivante: |
| Type d'interface |
SMA 2,92-K ((50Ω) |
SMA (50Ω) |
| Plage de fréquences |
29 à 31 GHz |
DC à 2 GHz |
| Puissance maximale |
50 W |
30 W |
| Puissance moyenne, max. |
25 W |
10 W |
| VSWR, max |
1.6 |
1.5 |
| VSWR-wow, le maximum |
0.15 |
0.2 |
| Perte d'insertion maximale |
00,8 dB |
00,6 dB |
| Perte d'insertion - wow, maximum |
0.1 dB |
0.1 dB |
| Capacité de charge en courant continu |
50V@1A |
| Insolation, min |
50 dB |
| Vitesse de rotation max. |
60 tours par minute |
| Le temps de vie, min. |
5 millions |
| Le couple de démarrage |
≤ 0,3 Nm |
| Température |
-40°C ~ + 70°C ((O); -55°C ~ + 85°C ((S) |
| Humidité |
95% |
| Niveau de protection IP |
Résistance à la corrosion |
| Traitement de surface |
Oxydation conductrice |
| Matériau du corps |
Alliages d'aluminium |
| Hauteur |
Jusqu'à 3 km |
| Choc / Vibration |
Par RTCA DO-160G (TBD), norme pour les systèmes aéroportés |
Caractéristiques
- Intégrer la conception combiner le signal de puissance et 4 canaux RF joint
- Il suffit de structurer le système et d'optimiser le fil et le costume à basse température
- Installation facile et maintenance gratuite
Applications
- Défense et aérospatiale
- Automatisation industrielle haut de gamme
- Robot industriel
- Tableau de communication par satellite
- Équipement médical
Optionnel
- Circuit, tension et courant
- Canaux et gamme de fréquences
- Contacts / Matériaux de logement
- Type de connecteur et grade IP
- Vitesse de travail et température
Dessin de contour
