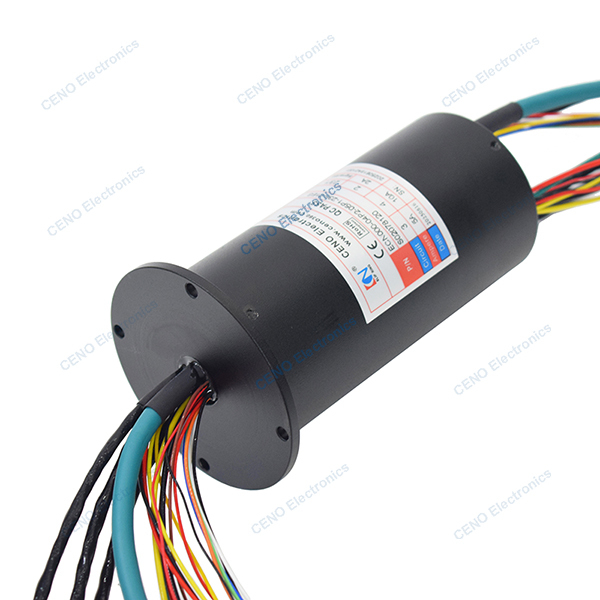

Bague collectrice Ethernet basse température avec alimentation électrique pour l'industrie
ECN000-04P2-05P1-23S-01EG est une bague collectrice personnalisée CENO avec des circuits d'alimentation électrique et de signal Ethernet, équipée sur les machines fonctionnant dans un environnement à basse température. La bague collectrice basse température est un type de bagues collectrices fonctionnelles chez CENO. Afin d'atteindre le niveau de résistance aux basses températures correspondant, ces bagues collectrices sont beaucoup plus strictes que les bagues collectrices ordinaires dans le choix des matériaux des composants clés tels que les roulements, les filaments de balais ou les boîtiers.
Caractéristiques
- Le modèle standard prend en charge 1 à 96 anneaux
- Performances stables, résistance au vieillissement et aux basses températures
- Peut intégrer diverses données
- Structure intégrée, installation facile
Applications
- Machine automatique
- Instruments d'aviation
- Système de guidage d'aéronefs
- Système de communication
- Équipement médical
Optionnel
- Circuit, tension, courant
- Signaux et données
- Matériaux de contact/boîtier
- Degré de protection
- Vitesse et température de fonctionnement
Spécification
| ECN000-04P2-05P1-23S-01EG |
Spécification |
| Courant et circuits |
3 * 5A ; 4 * 10A ; 2 * 2A ; 3 * RS422 ; 8 * 2A ; 1 * Signal Ethernet 1000M |
| Tension nominale |
0 ~ 220 VAC/VDC |
| Résistance diélectrique |
≥500VAC@50Hz ; ≥300VAC@50Hz |
| Résistance d'isolement |
≥500MΩ@500VDC ; ≥100MΩ@300VDC |
| Onde de résistance de contact |
≤ 30mΩ |
| Température de fonctionnement |
-55°C~+70°C ; -20°C~+55°C |
| Humidité de fonctionnement |
60 %HR |
| Degré de protection IP |
IP51 |
| Vitesse de fonctionnement |
0~300 tr/min |
| Diamètre extérieur |
Ø62mm |
| Matériau de contact |
Métal précieux |
| Matériau du boîtier |
Alliage d'aluminium |
| Installation |
Installation à bride |
| Longueur du fil de connexion |
Côté rotor : 1500 mm ; 1000 mm ; Rotor : 500 mm |
Schéma d'encombrement
|
Application
|
