Anneaux de glissement avec 2 canaux CPRG187G Joints rotatifs radiofréquence

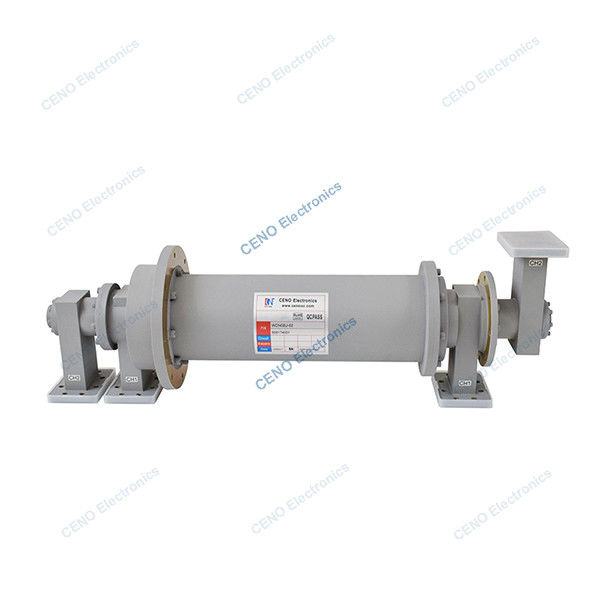

WCN02U-02 est un joint rotatif de guidage d'onde CENO avec 2 canaux CPRG 187G.Un guide d'onde est un élément structurel utilisé pour guider la transmission d'ondes électromagnétiques à haute fréquence (telles que les micro-ondes ou les ondes millimétriques)Le principe de fonctionnement est basé sur les caractéristiques de réflexion et de propagation des ondes électromagnétiques dans une limite fermée ou ouverte.Il peut transmettre efficacement l'énergie électromagnétique dans une bande de fréquences spécifique tout en réduisant les pertes de transmission et les fuites de rayonnement.
Spécification
| Désignation du canal |
Chaîne 1 |
La chaîne 2 |
| Type d'interface / matériau / finition de surface |
CPRG 187G / alliage d'aluminium / chromatisé |
CPRG 187G / alliage d'aluminium / chromatisé |
| Plage de fréquences |
4.4-4.5 GHz / 4.8-4.9 GHz |
4.4-4.5 GHz / 4.8-4.9 GHz |
| Capacité de puissance maximale |
250 kW/min |
250 kW/min |
| Capacité de puissance moyenne |
1 000 kW/min |
1 000 kW/min |
| VSWR max |
1.25 |
1.25 |
| Variation du VSWR au cours de la rotation, max. |
0.1 |
0.1 |
| Perte d'insertion max. |
00,4 dB |
0.5 dB |
| Variation de la perte d'insertion au cours de la rotation, max. |
0.1 dB |
0.1 dB |
| Isolement entre |
60 dB |
| Température de fonctionnement |
-20°C à 55°C |
| Vitesse de rotation |
10 tours par minute maximum, 6 tours par minute de fonctionnement |
Caractéristiques
- Transmission efficace du signal haute fréquence
- Faible consommation d'énergie et capacité élevée
- Interférences électromagnétiques
Applications
- Machine automatique
- Système radar
- Communication par satellite
- Communication au micro-ondes
- Équipement médical
Optionnel
- Plage de fréquences
- Les canaux
- Perte d'insertion
- Vitesse nominale
- Température de fonctionnement
Dessin de contour
