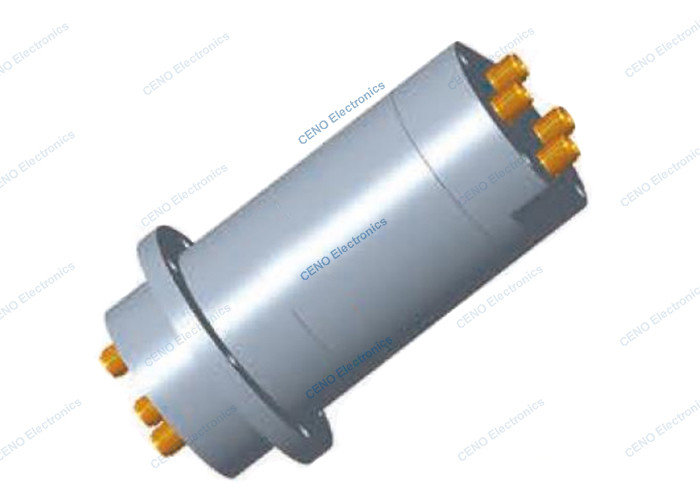

Antenne à anneau coulissant avec 4 canaux SMA-F joints rotatifs à radiofréquence
  • Antenne à anneau coulissant avec 4 canaux SMA-F joints rotatifs à radiofréquence
  • Antenne à anneau coulissant avec 4 canaux SMA-F joints rotatifs à radiofréquence
Antenne à anneau coulissant avec 4 canaux SMA-F joints rotatifs à radiofréquence

Antenne à anneau coulissant avec 4 canaux SMA-F joints rotatifs à radiofréquence

Lieu d'origine Chine
Nom de marque CENO
Certification ISO9001,CE,RoHS,UL
Numéro de modèle RCN0404A
Détails du produit
Les canaux:
4 canaux*RF;
Interface:
SMA-F (50Ω)
Plage de fréquences:
DC-4GHz
Le style:
Je
Puissance moyenne:
Pour les appareils électroniques, le nombre d'ampoules est indiqué à l'écran.
VSWR, au maximum:
1.3; 1.5; 1.5; 1.5
VSWR WOW, au maximum:
0.1; 0.1; 0.1; 0.1
Perte par insertion, maximum:
1.3 dB; 1 dB; 1 dB; 1 dB
Perte d'insertion, wow, max:
0.1dB; 0.1dB; 0.1dB; 0.1dB
Isolement, min:
Le nombre de fois où les données sont supprimées.
Stable en phase, max.:
1 degré, 4 degrés, 4 degrés
vitesse de fonctionnement:
0~30rpm
Durée de vie:
5x106 Rotation
Le couple, max.:
0.8Nm@température normale
Matériaux:
Alliage d'aluminium
Traitement de surface:
Oxydation électrique
Poids net:
700g
Grade IP:
IP60
Température de fonctionnement Température de stockage:
-40°C à +70°C à -50°C à +70°C
Humidité de travail:
95%
Mettre en évidence:

Ringe de glissement de l'antenne de radiofréquence

,

4 canaux Antenne à glisser

,

Rings de glissement de l'antenne SMA-F

Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Prix
Négociable
Détails d'emballage
Cartonné
Délai de livraison
1 semaine
Conditions de paiement
T/T, Paypal, Western Union
Capacité d'approvisionnement
500 pièces par mois
Description du produit

Antenne à anneau coulissant avec 4 canaux SMA-F joints rotatifs à radiofréquence



RCN0404A est un nouveau produit CENO 4 canaux joints rotatifs RF qui appartient aux produits du système RCN. Cette série d'anneaux de glissement est une série non standard sur mesure, conçue pour l'industrie radar.Les joints rotatifs RF peuvent être intégrés aux signaux et aux courantsLa fréquence des joints varie de DC à 50 GHz et le nombre de canaux varie de un à cinq.répondre aux exigences de compatibilité électromagnétique EMC, et largement utilisés dans divers systèmes d'antennes radar.





Caractéristiques

  • Les chaînes peuvent être à 5RF.
  • Peut être intégré signal / date pour une variété de fonctions
  • La plage de fréquences DC-50GHz et les canaux 1-5 sont optionnels



Applications

  • Antenne radar
  • Contrôle du trafic aérien
  • Système de guerre électronique
  • Défense spatiale
  • Capsule photoélectrique



Optionnel

  • Numéro de chaîne
  • Plage de fréquences
  • Type d'interface
  • Température de fonctionnement
  • Vitesse de fonctionnement







Spécification

RCN0404A

 Spécification
Le canal CH1 CH2 CH3 CH4
Interface La fréquence d'écoulement de l'appareil est de 0,01 Hz. La fréquence d'écoulement de l'appareil est de 0,01 Hz. La fréquence d'écoulement de l'appareil est de 0,01 Hz. La fréquence d'écoulement de l'appareil est de 0,01 Hz.
Plage de fréquences DC à 4 GHz DC à 4 GHz DC à 4 GHz DC à 4 GHz
Le style Je suis... Je suis... Je suis... Je suis...
Puissance moyenne 50 W 10 W 10 W 10 W
VSWR, au maximum 1.3 1.5 1.5 1.5
VSWR WOW, au maximum 0.1 0.1 0.1 0.1
Perte d'insertion, au plus 10,3 dB 1 dB 1 dB 1 dB
Perte d'insertion, wow, max 0.1 dB 0.1 dB 0.1 dB 0.1 dB
Isolement, min 55 dB 55 dB 55 dB 55 dB
Stable en phase, max. 1 degré 4 degrés 4 degrés 4 degrés
Vitesse de fonctionnement 0 à 30 tr/min
Durée de vie 5x106La rotation
Le couple, max. 0.8Nm@température normale
Matériaux Alliage d'aluminium
Traitement de surface Oxydation électrique
Poids net 700 g
Grade IP Pour la protection contre la corrosion

Température de fonctionnement

Température de stockage

-40°C à +70°C

-50°C à +70°C
Humidité de travail 95%








Dessin de contour
