6 canaux joints rotatifs coaxial à radiofréquence avec DC-3GHz et SMA-f

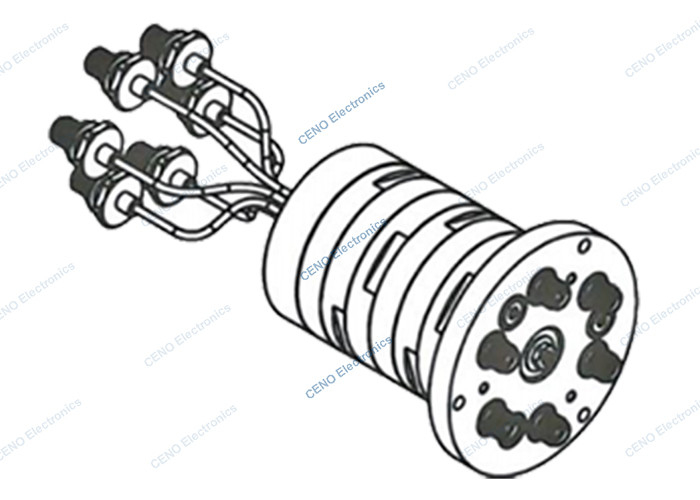

RCN0603A est le nouveau joint rotatif coaxial de radiofréquence CENO avec 6 canaux SMA-f qui peut transférer de la radiofréquence de manière stable à une température comprise entre -40°C et +70°C, souvent appliquée sur le véhicule,systèmes de contrôle du feu et d'acquisition de cibles laserAvec la complexité croissante des véhicules militaires modernes, des anneaux coulissants sont nécessaires pour fournir une interface électrique fiable entre les pièces stationnaires et tournantes de ces véhicules.Pour plus d'informations sur la façon dont CENO RF Slip Ring peut s'adapter à votre applicationVeuillez nous contacter.
Caractéristiques
- Prend en charge les technologies de communication de données modernes
- Caractéristiques de vitesse, de couple et de fréquence conçues pour des applications spéciales
Applications
- Les véhicules
- Tourelle
- Commandant de poste
- Localisateur radio
- Radio de contrôle aérien
Optionnel
- Les canaux
- Type d'interface
- Grade de protection IP
- Fréquence
- Vitesse de fonctionnement
Spécification
|
RCN0603A
|
Spécification |
| Les canaux |
Pour les métaux: |
| Type d'interface |
La valeur de l'indicateur de fréquence est déterminée par la fréquence de l'indicateur de fréquence. |
| Fréquence |
DC-3 GHz |
| Puissance moyenne maximale |
50 W |
| Ratio des ondes de tension en veille, max. |
1.7 |
| Fluctuation du rapport d'onde stationnaire de tension, max. |
0.5 |
| Perte d' insertion, au maximum |
2.5 dB |
| Fluctuation des pertes d'insertion, max. |
00,4 dB |
| Isolement, max. |
40 dB |
| Vitesse de fonctionnement max. |
30 tours par minute |
| Chargement en courant continu |
32V, 2A |
| La vie professionnelle, mélange |
2 millions de rotations |
| Matériau de logement |
Alliage d'aluminium |
| Traitement de surface |
Oxydation conductrice |
| Poids net |
600 g |
| Plage de température ambiante |
-40°C à +70°C |
| Plage de température de stockage |
-55°C à +85°C |
| Humidité maximale |
95% |
| Grade IP |
Résistance à la corrosion |
Dessin de contour
