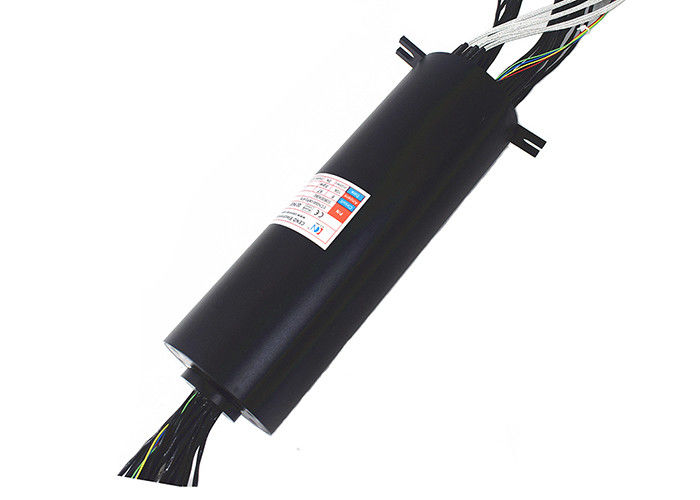

Rings de glissement signal industriel multicanaux 73 circuits IP51 300 tours par minute
ECN000-06P2-67S est l'une des bagues de glissement de signal industriel de la société électrique CENO, il y a 6 circuits de puissance électrique 10A et 67 circuits de faible signal électrique,En raison du nombre de circuits est plus de 60 fils, il peut être appelé multi-canal anneau de glissement tropIl peut fonctionner de manière stable à une vitesse de 300 tr/min et à une température de -20°C à +60°C. Le grade de protection est IP51 et facultatif.Ce type d'anneau de glissement de signal de l'industrie est principalement utilisé sur la machine d'enroulement, machine de remplissage, équipement de simulation de mouvement même application aéronautique.
Caractéristiques
• Des conceptions multicanaux
• Taille compacte, transfert d'énergie électrique combiné à signal
• Le matériau de contact est de l'or à l'or
• Installation facile grâce à sa structure anti-rotation
Applications
• machine à remontage
• machine de remplissage
• Équipement de simulation de mouvement
• Applications aéronautiques
Optionnel
• Numéro de circuit et taille du courant
• Grade de protection et vitesse de travail
• Type de signal et prise de connecteur
• Matériau de contact et boîtier
Spécification
|
Le montant de l'aide est calculé à partir de la valeur de l'aide accordée.
|
|
| Courant et circuits |
73 circuits électriques |
| Voltage nominal |
Pour les appareils de commande électrique |
| Résistance diélectrique |
≥ 1000VAC@50Hz entre chaque circuit (puissance)
≥ 300VAC@50Hz entre chaque circuit (signaux)
|
| Résistance à l'isolation |
Pour les appareils de commande électrique, la puissance de commande électrique doit être supérieure ou égale à:
Le système d'alarme doit être équipé d'un système d'alarme à haute tension.
|
| Bruit électrique |
Le débit d'électricité doit être supérieur ou égal à 70 mΩ@ 6VDC. |
| Taille du fil de plomb |
AWG16 (1,2 mm2) fil unique (Teflon souple)
AWG16 (1,2 mm2) Fil à écran unique (Teflon souple);
AWG26 (0,14 mm2) fil unique (téflon souple);
AWG26 (0,14 mm2) fil blindé tordu à deux noyaux (Teflon souple );
1553B Fil spécial
|
| Longueur du fil de plomb |
Rotor: 3 000 mm
Stateur: 3000 mm
|
| Vitesse de fonctionnement |
0 à 300 tr/min |
| Matériau de contact |
De l'or à l'or |
| Matériau de logement |
Alliages d'aluminium |
| Température de fonctionnement |
-20°C à +60°C |
| Humidité de travail |
< 60% |
| Grade de protection |
Résistance à la corrosion |
| Mode de rotation |
Fixer le côté du stator avec anti-rotation à côté de l'arbre entraîne rotor en cours d'exécution |
Dessin de contour
