| Lieu d'origine: | La Chine |
| Nom de marque: | CENO |
| Certification: | ISO9001,CE,RoHS |
| Numéro de modèle: | QCN0104-36P |
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Carton |
| Délai de livraison: | 2 semaines |
| Conditions de paiement: | T/T, Paypal, Western Union |
| Capacité d'approvisionnement: | 1000PCS par mois |
| Courant et circuits: | 14*30A ; 9*20A ; 1 * PE ; 12* 5A | Tension de évaluation: | 0~400VAC/VDC |
|---|---|---|---|
| Résistance diélectrique: | ≥ 300VAC@50Hz de 1000VAC@50Hz de ≥ | Résistance d'isolement: | ≥500MΩ@500VDC ≥100MΩ@100VDC |
| Résistance de contact: | 30mΩ (50rpm) | Matériel de contact: | Métal précieux |
| Logement du matériel: | Alliage d'aluminium | La température fonctionnante: | -20°C~+80°C |
| Humidité fonctionnante: | 65 % HR | Catégorie de protection d'IP: | IP51 |
| Vitesse de fonctionnement: | 0~250rpm | Diamètre externe: | Ø119mm |
| Manière de rotation: | Installation de bride | La route: | 1 canal oxygène (tube G1/2" & φ12mm) |
| Pression maximum: | barre 10 | ||
| Surligner: | Union rotative pneumatique à bague collectrice,Union rotative à bague collectrice 400VAC,Union rotative à bague collectrice 250rpm |
||

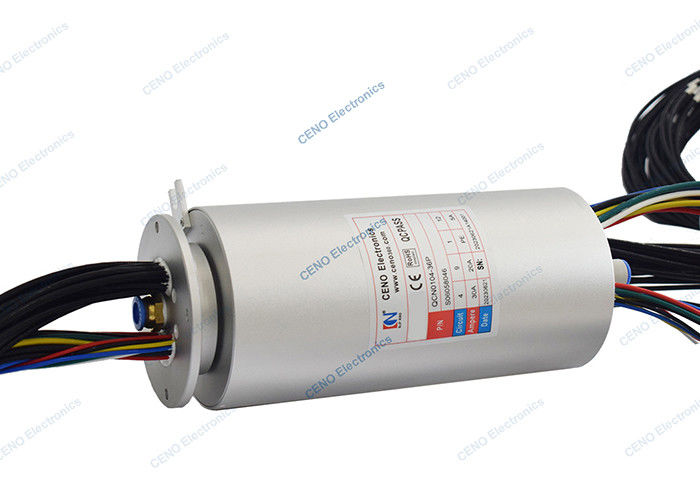

La bague collectrice intégrée combine l'union rotative pneumatique et le collecteur électrique
QCN0104-36P est la nouvelle bague collectrice intégrée CENO avec oxygène à 1 canal.La bague collectrice électrique et les unions pneumatiques ou rotatives combinées sont conçues pour certaines applications spéciales qui nécessitent à la fois un collecteur électrique et des unions rotatives pneumatiques / hydrauliques.Prenez la bague collectrice des véhicules par exemple, les chars, les lanceurs de missiles mobiles et les véhicules blindés de transport de troupes posent une variété de défis.Ce qui peut bien prévenir les problèmes d'enroulement de tube et peut fournir 1 à 24 passages pneumatiques et des centaines de fils d'alimentation ou de signaux pour différentes applications spécifiques, pour plus d'informations, veuillez nous contacter librement.
Caractéristiques
Applications
Facultatif
spécification
|
QCN0104-36P |
spécification |
| Courant & Circuits | 14 circuits*30A ;9circuits*20A ;1 circuit *PE ;12 circuits * 5A |
| Tension nominale | 0~400VAC/VDC |
| Résistance diélectrique |
≥1000VAC@50Hz ≥300VAC@50Hz |
| Résistance d'isolement |
≥500MΩ@500VDC ≥100MΩ@100VDC |
| Résistance de contact | ≤30mΩ (50rpm) |
| Matériel de contact | Métal précieux |
| Matériau du boîtier | Alliage d'aluminium |
| Température de fonctionnement | -20°C~+80°C |
| Humidité de travail | 0~65 % HR |
| Degré de protection IP | IP51 |
| La vitesse de fonctionnement | 0 ~ 250 tr/min |
| Taille du fil conducteur |
Fil blindé de noyau de signal AWG12# Fil Teflon® UL AWG22# Fil Teflon® UL |
| Longueur du fil conducteur | Rotor : 3000 mm ;Stator : 15000mm |
| Diamètre extérieur | Ø119mm |
| Installer | Installation de la bride |
| Joints tournants | |
| La route | 1 canal oxygène (tube G1/2" & φ12mm) |
| Pression maximale | 10 barres |
Dessin au trait
Notre service
1. Répondez à l'enquête dans les 24 heures.
2. Veuillez nous informer des articles qui vous intéressent et le prix raisonnable vous sera fourni dès réception de votre nouvelle demande dès que possible.
3. Répondez à votre question détaillée.
4. Résolu le problème avec vous lors de l'utilisation de nos produits.
5. Des échantillons vous seront offerts pour notre future coopération.
FAQ
1. Que faisons-nous ?
Nous nous concentrons sur le développement, la conception et la fabrication de bagues collectrices de haute qualité et proposons diverses solutions pour les systèmes rotatifs.
2. Depuis combien de temps sommes-nous dans l'entreprise ?
CENO a établi une entreprise de bagues collectrices depuis 2009. Nous avons des milliers de clients qui ont accepté nos produits ou services.
3. Qu'est-ce qu'une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de puissance et de signaux électriques d'une structure fixe à une structure rotative.Une bague collectrice peut être utilisée dans n'importe quel système électromécanique qui nécessite une rotation lors de la transmission de puissance ou de signaux.Il peut améliorer les performances mécaniques, simplifier le fonctionnement du système et éliminer les fils sujets aux dommages qui pendent des joints mobiles.
4. Comment choisir une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice nécessite des détails sur les paramètres de fonctionnement de votre application, y compris le nombre total de circuits, la tension et les ampères par circuit, la vitesse de fonctionnement et le type de montage.Un bon endroit pour commencer votre recherche est avec nos bagues collectrices standard.Si vous êtes convaincu qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide pour votre sélection, contactez-nous pour commencer.
5. Offrez-vous des bagues collectrices personnalisées ?
Oui, si vous êtes convaincu qu'une solution personnalisée/modifiée est très probablement nécessaire ou si vous avez besoin d'aide pour votre sélection, contactez-nous pour démarrer.Nos ingénieurs trouveront une solution parfaite pour vos besoins.
Pourquoi avec CENO
CENO est une entreprise technologique dans le domaine des bagues collectrices qui s'engage dans la recherche et le développement, la fabrication et la vente. Nous disposons d'équipements de pointe et d'instruments de test de haute précision pour garantir la qualité des produits et des performances fiables.
Certificat
ISO9001, CE, RoHS, UL, antidéflagrant
Avantage CENO
Les membres de l'équipe d'ingénierie ont plus de 10 ans d'expérience dans le domaine des bagues collectrices. Les opérateurs travaillant sur des procédures critiques sont tous qualifiés par une formation interne.
Service fourni par CENO
Service de conseil 24 heures sur 24, 7 jours sur 7.
Production de masse et sur mesure.
Offre de solution pour système de rotation à 360°.
Bienvenue à nous consulter avec vos demandes pour tout système de rotation à 360 °. Nous vous fournirons un service à guichet unique pour répondre à vos demandes en temps opportun.
