Lieu d'origine: | LA CHINE |
Nom de marque: | CENO |
Certification: | CE,RoHS,UL,ISO9001 |
Numéro de modèle: | ACN24-1R30P1 |
Quantité de commande min: | 1PCS |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton |
Délai de livraison: | Disponible immédiatement |
Conditions de paiement: | T/T, Paypal, Western Union, L/C |
Capacité d'approvisionnement: | mois 10000pcs |
Nombre et courant de circuit: | 30 circuits * 2A | tension: | 0~240 VAC/DC |
---|---|---|---|
OD: | Φ24.8×65.5mm | Catégorie de protection: | IP40 |
humidité fonctionnante: | 60%RH | Vitesse fonctionnante: | 0~80rpm |
La température fonctionnante: | -40℃~+80℃ | Matériel de contact et de logement: | Or à l'or ; Alliage d'aluminium |
Plage de fréquence: | DC-3GHz/DC-1.5GHz | Perte par insertion: | <1> |
Surligner: | Bague collectrice coaxiale de rf,Bague collectrice coaxiale de Campact,Bague collectrice de la capsule rf |
Bague collectrice de capsule avec la conception de campact et fonctionnement coaxial de rf le bon à faible bruit

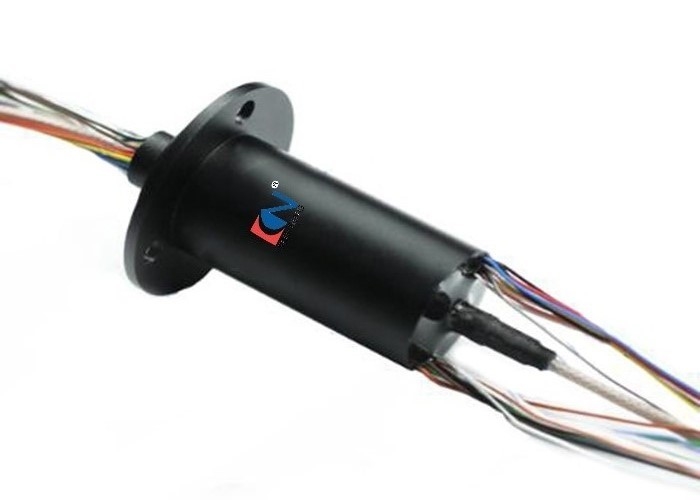

ACN24-1R30P1 est une bague collectrice intégrée de capsule avec le diamètre externe de 24.8mm et la longueur de 65.5mm de la société de CENO. Il peut être divisé en deux bagues collectrices de sortes, de simple canal et de haute fréquence deux multi de canal. Il y a 30 circuits pour 2A avec la tension 0-240VAC/DC, 1channel d'estimation pour le connecteur coaxial à haute fréquence et il peut être transformé en coude ou la tête droite à adapter dans différent platform.due à elle est design compact et bas couple, la bague collectrice de capsule principalement utilisée dans la surveillance de vidéo de la haute définition, système à régulation de processus, système de contrôle visuel ou antenne de radar.
Caractéristiques
Applications
Facultatif
Spécifications
ACN24-1R30P1 | Spécifications |
Courant et circuits | 30 circuits * 2A |
Tension de évaluation | 0~240VAC/DC |
Résistance diélectrique | ≥ 500VAC@50Hz (p) |
Résistance d'isolement | ≥ 100MQ@500VDC (p) |
Valeur dynamique de fluctuation de résistance | ≤15mΩ |
Vitesse fonctionnante | 80rpm |
Matériel de contact | Or à l'or |
Logement du matériel | Alliage d'aluminium |
Taille de câble | RG316 |
Longueur de fil de connexion | Redresseur : 250±5mm ; Rotor : 250±5mm |
Logement du matériel | Laiton |
Matériel de contact | Métal précieux |
La température fonctionnante | -40°C~+80°C |
Humidité fonctionnante | 60%below |
Catégorie de protection d'IP | IP40 |
Paramètre coaxial | |
Plage de fréquence | DC-3GHz/DC-1.5GHz |
VSWR, maximum | 1.6@0-3GHz |
Impédance spécifique | 50Ω/75Ω |
Perte par insertion | <1> |
Perte par insertion wouah | <0> |
VSWR | <1> |
VSWR-WOW | <0> |
Perte par insertion - wouah | <1° |
Dessin d'ensemble
Notre service
1. Enquête de réponse en 24 heures.
2. Svp avec bonté nous informer qui des articles vous êtes intéressé et le prix raisonnable te sera fourni DÈS QUE POSSIBLE dès réception de votre nouvelle enquête.
3. Répondez à votre question détaillée.
4. A résolu le problème avec vous pendant l'utilisation de nos produits.
5. Des échantillons te seront offerts pour notre future coopération.
FAQ
1. Que faisons-nous ?
Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.
2. Combien de temps avons-nous été dans les affaires ?
CENO a établi des affaires de bagues coulissantes depuis 2009. Nous avons des milliers de clients avons accepté nos produits ou services.
3. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
4. Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
5. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
Pourquoi avec CENO
CENO est une technologiquement société dans le domaine de bague collectrice qui engage la recherche et développement, la fabrication et les ventes. Nous avons avancé des instruments d'équipement et d'essai de haute précision pour assurer la qualité des produits et les résultats fiables. La région d'installation couvre 3000 mètres carrés et situee à Shenzhen Chine.
Certification
ISO9001, CE, RoHS, UL, anti-déflagrante
Avantage de CENO
Le membre en machinant l'équipe ont plus de 10 ans d'expérience dans le domaine de la bague collectrice. Les opérateurs travaillent sur la procédure critique toute sont qualifiés par la formation interne.
Le service CENO fournit
24 heures, service du conseiller 7days.
Production de masse et adaptée aux besoins du client.
Solution offerring pour le système de la rotation 360°.
Accueil pour nous consulter avec vos demandes de tout système de la rotation 360°. Nous te fournirons un service d'arrêt opportun répondons vos enquêtes.
